RK3576 çipi nedir?

Rockchip RK3576 İkinci Nesil 8nm Yüksek Performanslı AIOT Platformu, ARM tabanlı PC'ler, Edge Bilgi İşlem Cihazları ve kişisel mobil İnternet cihazları gibi çeşitli uygulama senaryoları için uygun yüksek performanslı, düşük güçlü bir SOC (çip üzerinde) işlemcidir. ARM mimarisine dayanan sekiz çekirdekli bir CPU kullanır, bağımsız bir 6TOP (saniyede TERA işlemleri) NPU (sinir ağı dörtlü işleme ünitesi) entegre eder, GPU, MCU, VPU gibi birden fazla bilgi işlem çekirdeğini entegre eder ve karmaşık sahne gereksinimlerini ALOT olarak karşılamak için zengin bir periferik arayüze sahiptir. Buna ek olarak, RK3576 ayrıca verimli veri depolama ve okuma özellikleri sağlayarak UFS (Universal Flash depolama) depolamasını da destekler.

THINDCORE Technology ARM gömülü geliştirmeye adanmış, şu anda RK3576 Core Board geliştirdi ve özelleştirme ve kitle üretimini destekliyor

2. 2. RK3576 Spesifikasyon Analizi

İŞLEMCİ:

4 Cortex-A72 çekirdek (2.2 GHz) ve 4 Cortex-A53 çekirdeği (1.8 GHz) ile sekiz çekirdekli kol işlemcisi

400MHz'de Kullanıcı Odaklı ARM Cortex-M0 MCU

GPU:

Arm Mali-G52 MC3 @ 1GHz

OpenGL ES 1.1, 2.0 ve 3.2'yi destekler

Destek Volcano 1.1

OpenCL 2.0 tam profili destekler

AFBC'yi destekler (ARM çerçevesi tampon sıkıştırması)

DDR:

Çift 32 bit LPDDR4/LPDDR4X/LPDDR5

VPU:

8KP30 H.265, AV1, VP9, ​​AVS2 Video Kod Çözücü

4KP120 H.265, AV1, VP9, ​​AVS2 Video Kod Çözücü

4KP60 H.265, H.264, AV1, VP9, ​​AVS2 Video Kod Çözücü

4KP60 H.264/H.265 Video Enkoder

4KP60 MPEG kodlayıcı ve kod çözücü

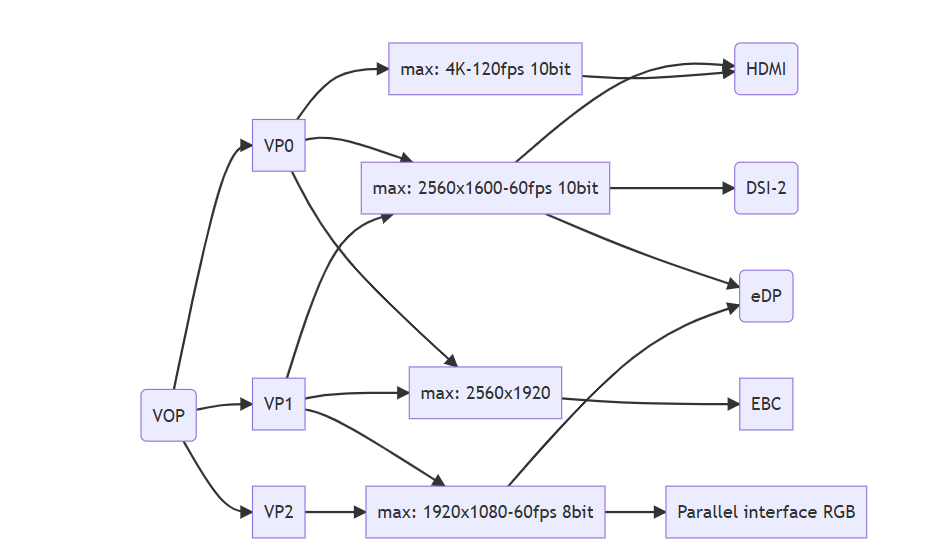

GTC:

HDMI 2.1 4KP120 /EDP 1.3 Combo TX @ 4KP60 Combo TX

MIPI DSI-2 TX @ 4K60

Displayport 1.4 Tx @ 4K120

EPD (Elektronik Kağıt Ekran) TX @ 2560X1920

Paralel Arayüz (RGB888) TX @ 1080p60

1. Destek Üçlü Ekran Destek 2.5k+2k+2k

2. 2. Çift ekran 4K+ 2K

NPU:

Int8 bilgi işlem gücü 6 üst

Çift çekirdekleri destekleyin, çift çekirdekler birlikte veya bağımsız olarak çalışabilir

1MB dahili SRAM ile INT4, INT8, INT16, FP16, BF16 ve TF32 bilgi işlem destek

Destek Çok Görevli Destek, Multi-Scenario Paralel Q İşleme Destek Derin Öğrenme Çerçevesi: Tensorflow, Caffe, Tflite, Pytorch, Onnx NN, Android NN, vb.

RGA (2D Grafik Motoru):

Rockchip RGA v2.5 motor, çift çekirdekli maksimum çözünürlük: kaynak görüntü 8192x8192, hedef görüntü 4096x4096 destek bloğu aktarımı ve şeffaflık modu renk dolgusu, gradyan dolgusu ve desen doldurma dahil

Global alfa, piksel başına alfa ve gradyan dahil olmak üzere destek alfa harmanlama

1/16'dan 16'ya kadar herhangi bir tamsayı olmayan ölçeklendirme oranını destekleyin

Destek 0, 90, 180, 270

Video girişi

HDR ile 16m piksel ISS (120dB'ye kadar)

3 MIPI CSI-2 arayüzünü destekler

D-PHY ile 1 MIPI CSI-2 (4x1, 2x2)

C/D-PHY ile 1 MIPI CS1-2 (4x1)

İki 4 şeritli D-PHY v1.2 arayüz

Her arayüz 2x2 veri kanalı bağlantı noktası olarak yapılandırılabilir

Bir 4 şeritli (veya 3-veri üçlüsü) c/d-phy

D-PHY, 4.5 gbps kanal oranı ile v2.0'dır

C-PHY, 2.5gsps üçlü oranı ile v1.1'dir

Her bağlantı noktası 4 sanal kanalı destekler

DVP arayüzü

Bir DVP 8/10/12

16 bit

8/10/12/16 bit, 150MHz'e kadar I/O Frekans Desteği Bt.601/Bt.656 ve Bt.1120 VI Arayüzler Destek Piksel saati, yatay senkronizasyon ve dikey senkronizasyon desteği 2/4-yollu çoğullama byt interleghed formatının BT.656/BT.110 Destek Biçimini desteklemek Bt.656/bt.1120

Depolamak

HS-G3 ile UFS 2.1 (12Gbps)

FSPI (sekiz kanal)

EMMC 5.1

SDMMC 3.0

Kamera

D-PHY ile 2 MIPI CSI-2 (4x1 veya 2x2'den oluşabilir)

1 MIPI CSI-2 C/D-PHY (4x1)

1x 8110112116-bit DVP

Görüntü Kalitesi-Deinterlacing, Denoising, ölçeklendirme, yönetim motoru, keskinlik, kenar yumuşatma, DCI-Hist, 3D-Lut, ACM, HDR

Ses

I2S/TDM/PCM (2x 4T4R, 3X 2T2R), 2x 8Ch PDM, 2x S/PDIFASRC (2x 2Ch + 2x 4ch)

Ağ

2x RGMI arayüzleri, yani çift Gigabit Ethernet

. USB

1x USB 3.2 Gen 1, DisplayPort ile C Tipi Alt Modunu Destekler

. Palavra

1 PCLE 2.1/SATA 3.1/USB 3.2 Gen1 Çoğullu Bağlantı Noktası

1 PCLE 2.1/SATA 3.1 Çoğullu bağlantı noktası

Diğer 1/0

Can FD, I2C, SPI, UART, GPIO

Güvenlik (ARM TrustZone Güvenlik Uzantısı)

ARM TrustZone Güvenlik Uzantısı

Güvenli Önyükleme/Anahtar Merdiveni/OTP

Kripto Motoru (RSA, ECC, Hash, Des, Aes, SHA, SM)

Paket:16x17mm, 0.65 saha, FCCSP paketi
