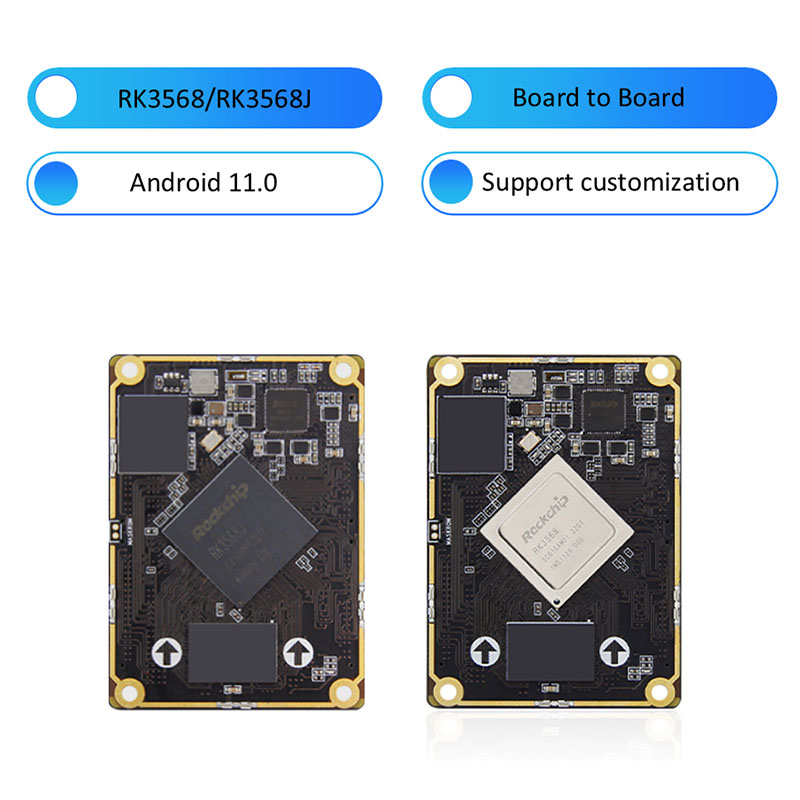

RK3568J RK3568 Kurulu SOM Çekirdek Kuruluna Kurul

Bu tam özellikli kart (BTB arayüzü), ekran, kontrol, ağ iletimi, dosya depolama, kenar hesaplama ve diğer senaryolar için yüksek performanslı tek tahtalı bilgisayar ve gömülü anakart olarak kullanılabilir.

Ana çip olarak rockchiprk3568 (ticari sınıf)/rk3568j (endüstriyel sınıf) kullanarak, maksimum 2.0GHz frekans, entegre dört-çekirdekli Cortex-A55 işlemci ve Malig5222ee grafik işlemcisi ile 22nm proses teknolojisini benimser. Hafif yapay zeka uygulamaları için.

Seçim yapabileceğiniz çeşitli bellek ve depolama kombinasyonları, dengeli yerleşik donanım yapılandırması, geniş uygulamalar sağlayın.

Yerleşik bağımsız NPU bilgi işlem gücü 1toplara ulaşabilir (3568J 512Macnpu), hafif yapay zeka uygulamaları için kullanılabilir.

Yüksek entegrasyon ve zengin genişleme arayüzlerine sahiptir ve çift Gigabit Ethernet bağlantı noktaları, HDMI, EDP, 5Minipcle, SATA, M.2, USB3.0, USB2.0, MIPI ekran arayüzü, MIPI kamera arayüzü, ses arayüzü ve diğer çevreselleri, kullanma senaryosunu ve daha ileri genişletilmesine tam olarak oynayabilir.

Ana akım Andriod 11, Debain, Ubuntu işletim sistemi görüntülerini resmi olarak destekler ve çeşitli farklı uygulama ortamlarına uygulanabilir.

Tamamen açık kaynak, resmi öğreticiler, tam SDK sürücü geliştirme paketleri, tasarım şemaları ve diğer kaynaklar sağlayın, çıkmazlık olmadan kolayca başlayabilirsiniz.

RK3568J RK3568 Kurulu SOM Core Board Özellikleri

Bir süpürgelik RK3566 BTB çekirdek tahtamızla paylaşabilir. Başka bir deyişle, sadece iki temel tahtayı desteklemek için bir süpürgelik tasarlamanız gerekir.

Ticari sınıf ve endüstriyel sınıf mevcuttur.

Yüksek kalitede makul fiyat.

Kullanıma hazır. Birden çok işletim sistemini destekler.

Çift Gigabit Ethernet arayüzleri, dinamik voltaj düzenlemesini destekleyin.

Yerleşik bağımsız NPU, bilgi işlem gücü 512MAC/1TOP'lara ulaşabilir.

Ana akım mimari modellerin tek tıklamasını destekler, hafif yapay zeka uygulamaları için kullanılabilir.

Güçlü görüntü analizi özellikleri, kolay kod çözme 4k 4k@60 kare destekler H.264 \ h.265 \ vp9 format kod çözme ve 1080p60 çerçeve H.264 \ h.265 format kodlama.

Çift ekran ekran, yüksek tanımlı ve taşınabilir.

Çift ekran ekranı destekleyin, 4K60 Çerçeve + 1080p60 Çerçeve Görüntü Çıkışını aynı anda destekleyin.

Çeşitli dış ihtiyaçları karşılamak için zengin genişleme arayüzleri ile

RK3568J RK3568 Kurulu SOM Çekirdek Kurul Parametrelerine Kurul

RK3568 BTB çekirdek kartı donanım yapılandırması

Konektör: Erkek: SGDBM-05-80P-H10 Kadın: SGDBF-05-80P-H30

Ana çip: RK3568/RK3568J (dört çekirdekli Cortex-A55, 2GHz, Mali-G52)

IO: BTB, 320 pine, 0,5 mm aralıklara yol açar, tüm I0'a yol açar

Bellek: 1/2/4/8GB, LPDDR4/4X, 1560MHz

Depolama: 8/32/64/128GB, EMMC

K3568 BTB süpürgelik donanım yapılandırması

Konektör: Erkek: SGDBM-05-80P-H10 Kadın: SGDBF-05-80P-H30

Güç Arabirimi: 12V@1A (1a ve üstü) DC girişi, DC Arabirimi

Ethernet: 10/100/1000m uyarlanabilir Ethernet bağlantı noktası*2

HDMI: HDMI2.0 ekran arayüzü, çift ekran ekranı destekler, maksimum çözünürlük 4096*2160@60Hz

MIPI-DSI: MIPI ekran arayüzü*2, Wildfire MIPI ekranına takılabilir, Destek çift ekran ekranı: Tek MIPI modu maksimum çözünürlük 1920*1080@60Hz

MIPI-CSI: MIPI kamera arayüzü*2, IMX415/OV8858 kameraya takılabilir

EDP: EDP1.3 Ekran Arayüzü*1, EDP Touch Arayüzü*1; çift ​​ekran ekranı destek

USB2.0: A Tip A arabirimi*3 (ana bilgisayar); Ürün yazılımı yakma arayüzü için Type-C Arayüz*1 (OTG)

USB3.0: Tip A Arabirim*1 (ana bilgisayar)

M.2 Arayüz: M.Key tipi Katı Hal Sürücüsü, PCLE3.0*2 şerit; 2280 Spesifikasyon NVME Katı Hal Sürücüsü'ne takılabilir

PCLE Arayüzü: Mini-PCLE Arayüzü, tam yükseklikte veya yarım yükseklik WiFi ağ kartı, 4G modülü veya diğer mini-pcle arayüz modülü ile kullanılabilir

SIM kart sahibi: SIM kart fonksiyonunun 4G modülü ile kullanılması gerekiyor

SATA Arayüzü: Standart SATA Arayüzü*1; SATA güç kaynağı arayüzü*1, 12V çıktısını destekler

Can: Can*2

ADC: ADC edinme arayüzü*1

Seri bağlantı noktası: Hata ayıklama seri bağlantı noktası*1 (UART2) Varsayılan parametre 1500000-8-n-1; LVTTL Seri Port*2 (UART7 ve UART9); RS232*2 (UART7 ve UART9) RS485*2 (Uart3 ve Uart4)

TF Kart Tutucu: 512GB'a kadar Micro SD (TF) kart önyükleme sistemini destekler

Ses: ses çıkışı, 3.5mm ses tutucu*1 (yeşil); Ses girişi, 3.5mm ses sahibi*1 (kırmızı); MIC Microfon Arayüzü*1 SPK Hoparlör Arayüzü*1, 1W Güç Hoparlörünü Bağlayabilir

Düğme: Güç düğmesi; Sıfırlama düğmesi; Kurtarma düğmesi

Kızılötesi Alıcı: Kızılötesi uzaktan kumanda işlevini destekler

RTC: RTC Güç Soketi*1

Fan Arayüzü: Soğutma için 5V fanın kurulumunu destekler
