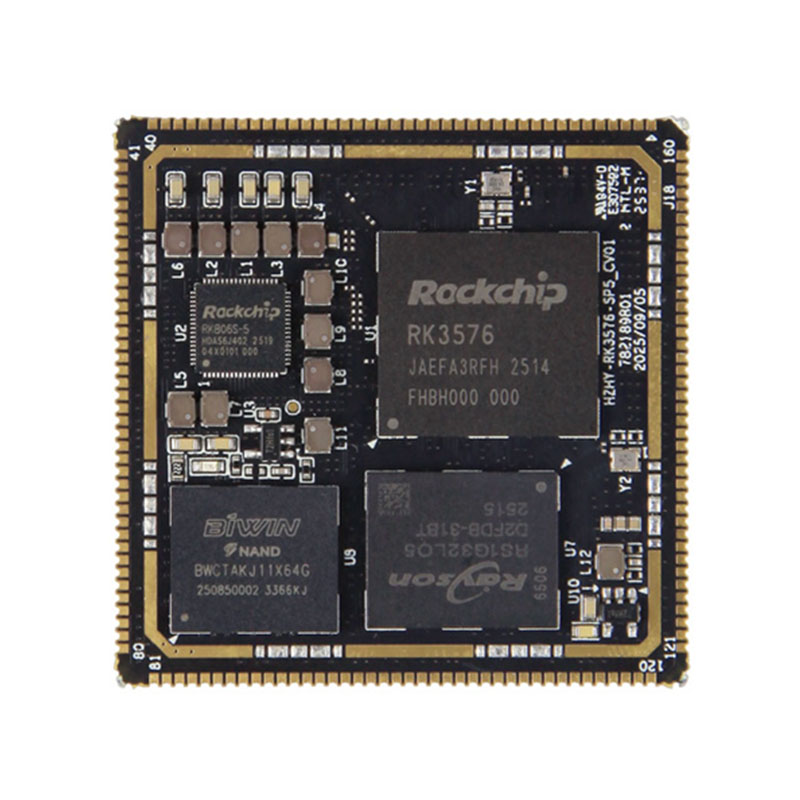

Rockchip RK3576 SOM

Rockchip RK3576 Modül Üzerindeki Sistem (SOM), çok çeşitli akıllı uç cihazlarını güçlendirmek için tasarlanmış yüksek performanslı, endüstriyel sınıf gömülü bir çözümdür. Rockchip'in gelişmiş işlemci teknolojisi üzerine inşa edilen bu kompakt ve entegre SOM, olağanüstü bilgi işlem gücü, sağlam AI çıkarım yetenekleri ve güvenilir multimedya performansı sunarak onu endüstriyel otomasyon, AIoT ve gömülü akıllı sistemler için ideal bir seçim haline getiriyor.

Talep Gönder

Ürün Açıklaması

RK3576 SOM'un merkezinde, 2,2 GHz'de çalışan dört Cortex-A72 çekirdeği ve 1,8 GHz'de dört Cortex-A53 çekirdeği içeren güçlü bir sekiz çekirdekli CPU yapılandırması yatıyor. Bu büyük.LITTLE heterojen mimari, akıllı yük dengelemeyi mümkün kılarak karmaşık çoklu görevler için üstün performans sağlarken, sıkı enerji gereksinimleri olan endüstriyel ortamlar için kritik olan uzun süreli çalışma için güç verimliliğini optimize eder.

6TOPS@INT8 NPU ile donatılan RK3576 SOM, cihaz içi yapay zeka çıkarımında öne çıkıyor. INT4, INT8 ve FP16 dahil karma duyarlıklı işlemleri destekler ve TensorFlow ve PyTorch gibi ana akım derin öğrenme çerçeveleriyle tamamen uyumludur. Bu, geliştiricilerin bilgisayar görüşü, konuşma tanıma ve uç nokta analitiği gibi yapay zeka uygulamalarını bulut bilişime güvenmeden sorunsuz bir şekilde dağıtmasına, gecikmeyi azaltmasına ve veri gizliliğini artırmasına olanak tanır.

Entegre Mali‑G52 MC3 GPU, SOM'un multimedya ve grafik yeteneklerini daha da geliştirir. OpenGL ES 3.2 ve Vulkan 1.2 gibi endüstri standartlarını destekleyen bu ürün, sorunsuz 3D oluşturma, yüksek çözünürlüklü video işleme ve gelişmiş kullanıcı arayüzü görselleştirmesine olanak tanır; endüstriyel HMI, dijital tabela ve akıllı gözetim sistemleri gibi uygulamalar için mükemmeldir.

Endüstriyel düzeyde bir çözüm olan RK3576 SOM, endüstriyel ortamların zorlu taleplerini karşılayacak şekilde tasarlanmıştır ve zorlu koşullarda bile istikrarlı çalışmayı garanti eder. Özel arayüz yapılandırmaları, bellek seçenekleri ve yazılım optimizasyonu dahil olmak üzere özel proje gereksinimlerinize göre uyarlanmış esnek OEM ve ODM özelleştirme hizmetleri sunuyoruz. İster standart bir RK3576 çekirdek kartına ister tamamen özelleştirilmiş bir yerleşik karta ihtiyacınız olsun, çözümümüz ürün geliştirme döngünüzü hızlandırır ve pazara çıkış süresini kısaltır.

Endüstriyel düzeyde dayanıklılık, güçlü yapay zeka bilgi işlem ve çok yönlü özelleştirmeyi bir araya getirerek akıllı uç uygulamalarınız için yeni olanakların kilidini açan güvenilir, yüksek performanslı yerleşik bir platform için Rockchip RK3576 SOM'u seçin.

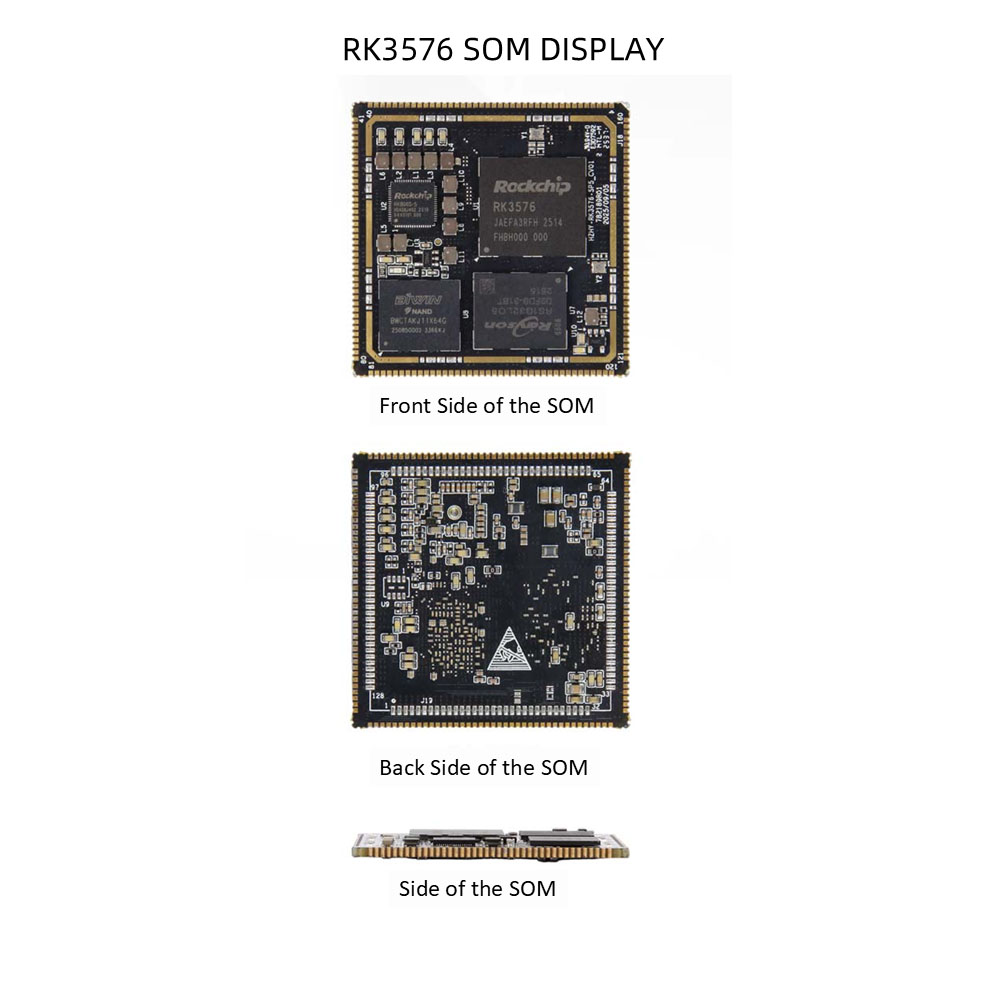

RK3576 SOM Donanım Özellikleri

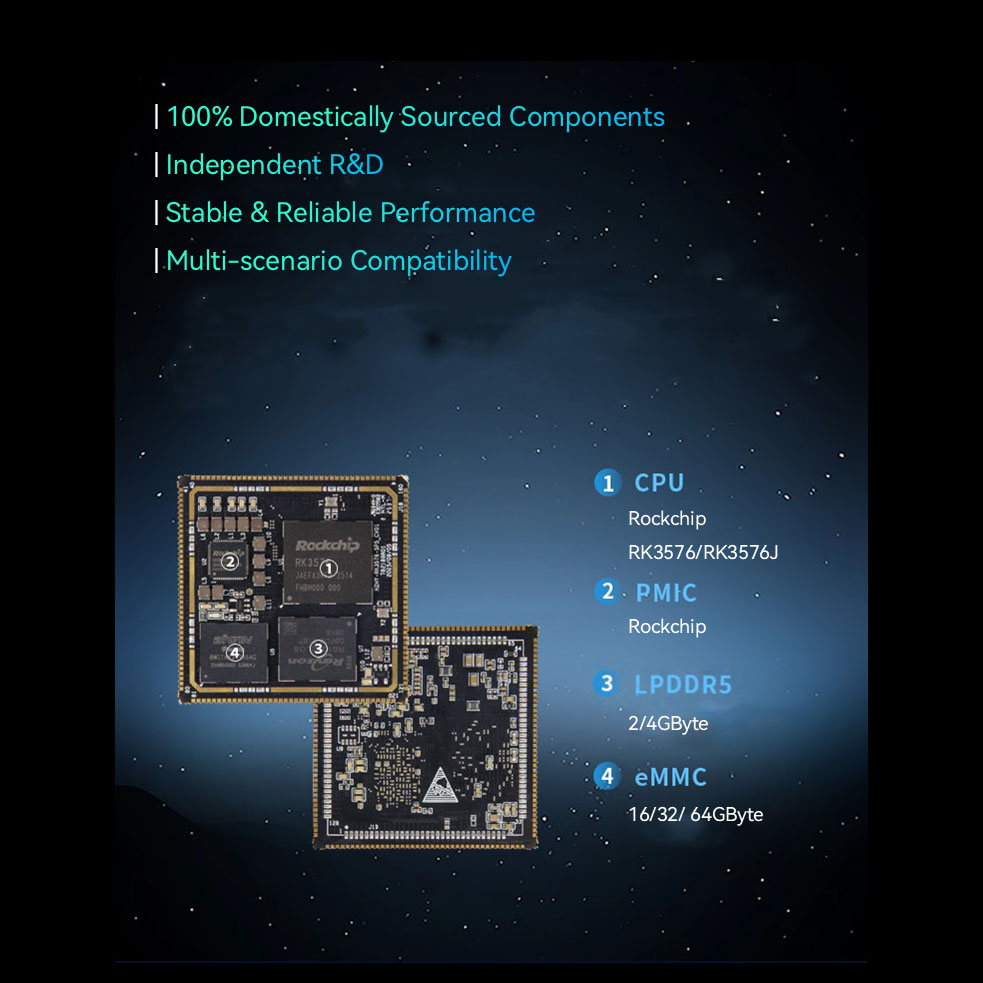

● CPU: Dört çekirdekli Cortex-A72 işlemci + Dört çekirdekli Cortex-A53 işlemci

● Saat Hızı: 2,2 GHz

● Bellek: 2/4GB LPDDR5 (Kapasite, satın alınan sürüme göre değişir)

● EMMC: 32/64 GB eMMC (Kapasite, satın alınan sürüme göre değişir)

● Multimedya İşleme: 4K@120fps H.265, VP9, AVS2 ve AV1 kod çözücüleri destekler; 4K@60fps H.264 kod çözücüyü destekler; 4K@60fps H.264 ve H.265 kodlayıcıları, yüksek kaliteli JPEG kodlayıcı/kod çözücüyü destekler

● Grafik İşlemcisi: ARM Mali-G52-MC3

● NPU: Yerleşik bağımsız NPU, 6 TOPS bilgi işlem gücü @INT8

● Boyutlar: 45mm x 45mm

● Arayüz: Damga deliği arayüzü, 288 pin

● Sıcaklık: -40°C~+85°C / 0°C~+70°C

● Çalışma Gerilimi: 5V

● İşletim Sistemi: Linux, Ubuntu

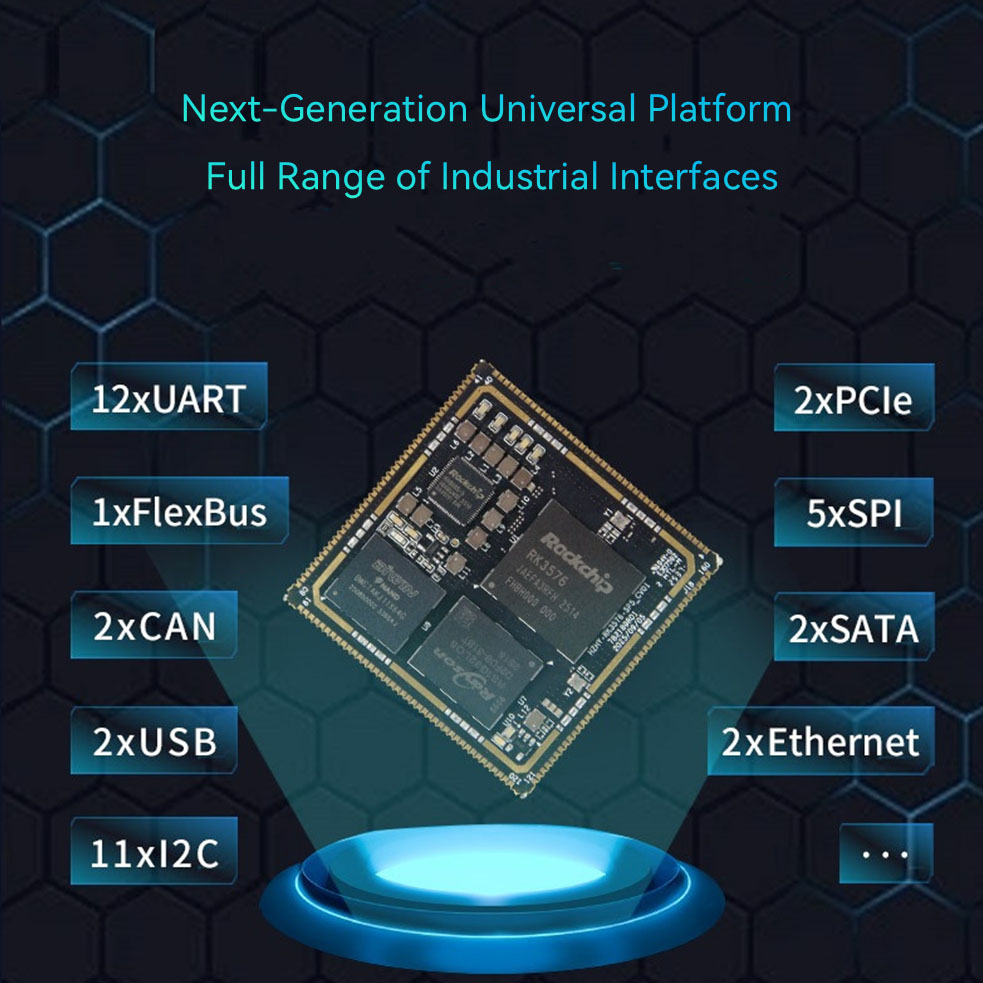

RK3576 SOM Fonksiyonel Parametreler

● SDMMC (≤2 kanal): SDI03.0 protokolünü ve MMCV4.51 protokolünü destekler. 4 telli veri yolu genişliği; Maksimum 200MHz hıza sahip SDR104 modunu destekler. Not: Yalnızca SDMMC0 Sistem Önyüklemesini destekler ve varsayılan olarak SD kart işlevine ayarlıdır;

EMMC/UFS boş olduğunda SD kart aracılığıyla ürün yazılımı yükseltmesini destekler ve ayrıca EMMC/UFS önyüklemesinden sonra SD kart aracılığıyla EMMC/UFS ürün yazılımı yükseltmesini destekler; SDMMC0, çevresel ve gerçek çalışma moduna göre VCCIO_SD_S0'ı 1,8V veya 3,3V çıkışa yapılandırır; SDMMC1 3,3V'dur; bazı pin kaynakları çoğullanmıştır.

● SARADC (≤7 kanal): SARADC çözünürlüğü 12 bit, hız 1MS/s, giriş voltajı aralığı 0~1,8V'dir; Not: SARADC_VINO_BOOT, SYSTEMBOOT önyükleme sırasını ayarlamaya ayrılmıştır ve diğer işlevler için kullanılamaz; SARADC_VIN1 varsayılan olarak anahtar değer girişi örnekleme bağlantı noktası olarak ayarlanmıştır ve Kurtarma modu düğmesi olarak çoğullanmıştır (değiştirilemez);

SARADC_VIN2, ortaya çıkarılmayan anakart donanım kimliğidir; SARADC_VIN3 ses tespiti için çoğullanmıştır;

SARADC_VIN4~7 doğrudan kullanılabilir.

● USB (≤2 kanal): Not: USB2_OTG0, RK3576 için varsayılan ürün yazılımı yazma bağlantı noktasıdır; lütfen bu arayüzü uygulamada ayırdığınızdan emin olun; USB3 ve USB2.0 OTG aynı anda yalnızca Cihaz veya HOST olarak işlev görebilir; USB3 OTG0'un SS sinyali (5Gbps) DP1.4 ile çoğullanır; USB3 OTG1'in SS sinyali (5Gbps) PCIE1 veya SATA1 ile çoğullanır ve USB işlevi, PCIE veya SATA işlevine ayarlandığında kullanılamaz;

● SATA (≤2 kanal): SATA PM işlevini destekler, her bağlantı noktası 5 cihazı destekleyebilir; SATA 1,5 Gb/s, SATA 3,0 Gb/s, SATA 6,0 Gb/s'yi destekler; eSATA'yı destekler.

Not: SATA0 ve PCIe0 denetleyicileri çoklanmıştır; SATA1 ve PCIe1 veya USB3_OTG1 denetleyicileri çoklanmıştır;

● PCIe (≤2 kanal): 2 PCIe 2.1 denetleyici, her ikisi de yalnızca RC modunu destekler;

Not: PCIe0 ve SATA0 denetleyicileri çoklanmıştır; PCIe1 ve SATA1 veya USB3_OTG1 denetleyicileri çoklanmıştır;

● MIPI DPHY CSI RX (≤2 kanal): 2/4 şeritli MIPI-CSI modunu destekleyen 2 MIPI DPHY CSI RX bağlantı noktası;

Not: 2 şeritli + 2 şeritli moda bölme şu anda desteklenmemektedir; maksimum 2 kamera bağlanabilir;

● MIPI DCPHY CSI RX (≤1 kanal): 1 MIPI DCPHY CSI RX bağlantı noktası, 1/2/4 şeritli MIPI-DPHY modunu veya 0/1/2 Trio MIPI-CPHY modunu destekler;

● Not: 2 şeritli + 2 şeritli moda bölme desteklenmez; MIPI DCPHY Combo PHY'nin TX ve RX'i yalnızca aynı anda DPHY TX ve DPHY RX modları olarak veya aynı anda CPHY TX ve CPHY RX modları olarak yapılandırılabilir. CIF (≤1 kanal): 1 kanal maksimum 16 bit DVP arayüzü, 8/10/12/16 bit'i destekler;

Not: 3.3V arayüz, bazı pin kaynakları paylaşılır;

● HDMI TX (≤1 kanal): HDMI 2.1'e kadar destekler, 4K@120Hz için maksimum destek, HDMI FRL modunu destekler ve HDMI TMDS moduyla geriye dönük uyumludur;

Not: eDP denetleyicisiyle paylaşılır;

● eDP (≤1 kanal): eDP 3.1'e kadar destekler, 60Hz'de 4K için maksimum destek, 1/2/4 Şerit modlarını destekler, Değiştirmeyi desteklemez; Not: eDP denetleyicisiyle paylaşılır;

● MIPI DCPHYCSI TX (≤1 kanal): 1 MIPI DCPHYCSI RX bağlantı noktası, 1/2/3/4 Şeritli MIPI-DPHY modunu veya 0/1/2 Trio MIPI-CPHY modunu destekler;

● Not: 2 Şerit+2 Şerit moduna bölünmeyi desteklemez; MIPI DCPHY Combo PHY'nin TX ve RX'i yalnızca aynı anda DPHY TX, DPHY RX modu olarak veya aynı anda CPHY TX, CPHY RX modu olarak yapılandırılabilir.

● DP (≤1 kanal): eDP 3.1'e kadar destekler, 4K@120Hz için maksimum destek, 1/2/4 Şerit modlarını destekler, Değiştirmeyi destekler;

Not: USB3 OTG0'ın SS sinyaliyle paylaşılır;

● LCD (≤1 kanal): 24 bit RGB modunu destekler, maksimum çözünürlük 1920x1080@60Hz; 16 bit BT1120 modunu destekler, maksimum çözünürlük 1920x1080@60Hz; 8 bit BT656 modunu destekler, maksimum çözünürlük 720x576@60Hz; Not: Bazı pin kaynakları paylaşılmaktadır.

● EBC (≤1 kanal): 8 bit/16 bit çıkışı, maksimum 32 gri tonlama düzeyini, maksimum çözünürlük 2560x1920@85Hz'i destekler;

Not: Bazı pin kaynakları paylaşılmaktadır.

● Ses (≤9 kanal): 5 grup SAI, master-slave modunu, 8 - 32 bit genişliğini ve 48 kHz'e kadar örnekleme hızlarını destekler; 2 grup PDM, ana mod, 8 kanallı giriş özelliğini, 16 - 32 bit genişliğini ve 192 kHz'e kadar örnekleme hızlarını destekler; 2 grup SPDIFTX; 1 grup DSM PWMAudio;

Not: Ses verisi örnekleme hızı dönüşümü için dört ASRC (Asenkron Örnekleme Hızı Dönüştürücü) modülü sağlanmıştır; 1.8V/3.3V arayüz, bazı pin kaynakları paylaşılır;

● Ethernet (≤2 kanal): 10/100/1000Mbps veri aktarım hızlarına sahip 2 RGMII arayüzünü destekler.

Not: 3.3V RGMII/RMII arayüzü, bazı pin kaynakları paylaşılmaktadır.

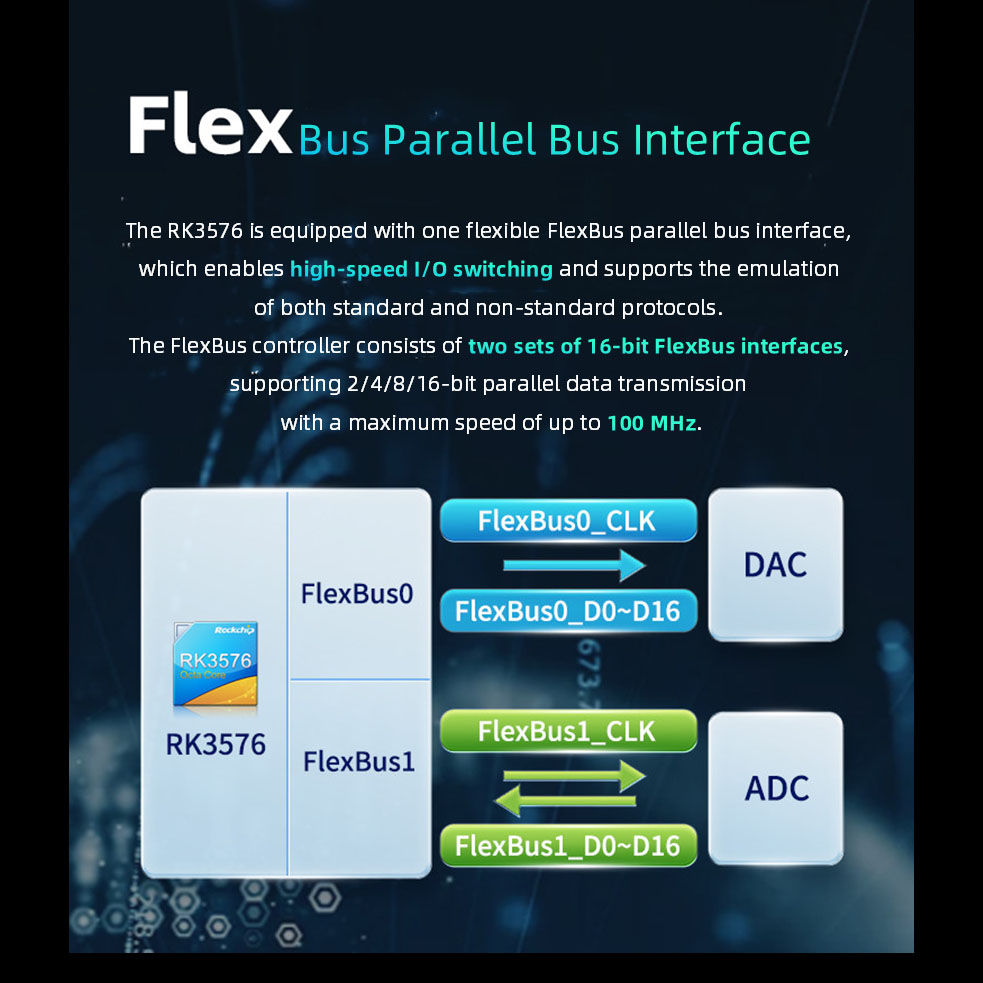

● FlexBus (≤1 kanal): Yüksek hızlı I/O anahtarlaması gerçekleştirebilen ve bazı standart protokolleri veya düzensiz protokolleri taklit edebilen esnek bir paralel veri yolu arayüzünü - FlexBus arayüzünü destekler. Tipik bir uygulama senaryosu, yüksek hızlı 16 bit ADC ve 16 bit DAC'nin birleşimidir.

Not: 3.3V arayüz, bazı pin kaynakları paylaşılmaktadır.

● DSMC (≤1 kanal): Çift Veri Hızı Seri Arayüzü. Esas olarak PSRAM cihaz iletişiminde veya LocalBus'un (FPGA gibi) çevresel iletişiminde kullanılır. Not: 3.3V arayüz, bazı pin kaynakları paylaşılmaktadır.

● UART (≤12 kanal): Desteklenen maksimum baud hızı 8Mbps'dir.

Not: 1.8V/3.3V arayüz, bazı pin kaynakları paylaşılmaktadır.

● I³C (≤2 kanal): 12,5 Mbit/s'ye kadar maksimum hıza sahip 7 bit ve 10 bit adres modlarını destekler, I²C veri yolu ile uyumludur ve 400 Kbit/s'ye kadar maksimum hıza sahiptir. Not: 1.8V/3.3V arayüz, bazı pin kaynakları paylaşılmaktadır.

● I²C (≤11 kanal): 400 Kbit/s'ye kadar maksimum hız ile 7 bit ve 10 bit adres modlarını destekler.

Not: 1.8V/3.3V arayüz, bazı pin kaynakları paylaşılmaktadır. SPI (≤5 kanal): Yapılandırılabilir ana/bağımlı mod. Not: 1.8V/3.3V arayüz, bazı pin kaynakları paylaşılmaktadır.

● CAN (≤2 kanal): CAN-FD'yi destekler; 1Mbps'yi destekler.

Not: 1.8V/3.3V arayüz, bazı pin kaynakları paylaşılmaktadır.

● PWM (≤3 kanal): 16'ya kadar PWM kanalını destekleyen 3 bağımsız PWM denetleyicisi, 32 bit zamanlayıcı/sayıcı.

Not: 1.8V/3.3V arayüz, bazı pin kaynakları paylaşılmaktadır.

Not: Bazı pin kaynakları çoklanmıştır. Ayrıntılar için lütfen Pin Fonksiyonu Karşılaştırma Tablosuna bakın.

Numuneler ve daha fazla bilgi için bizimle iletişime geçin!
