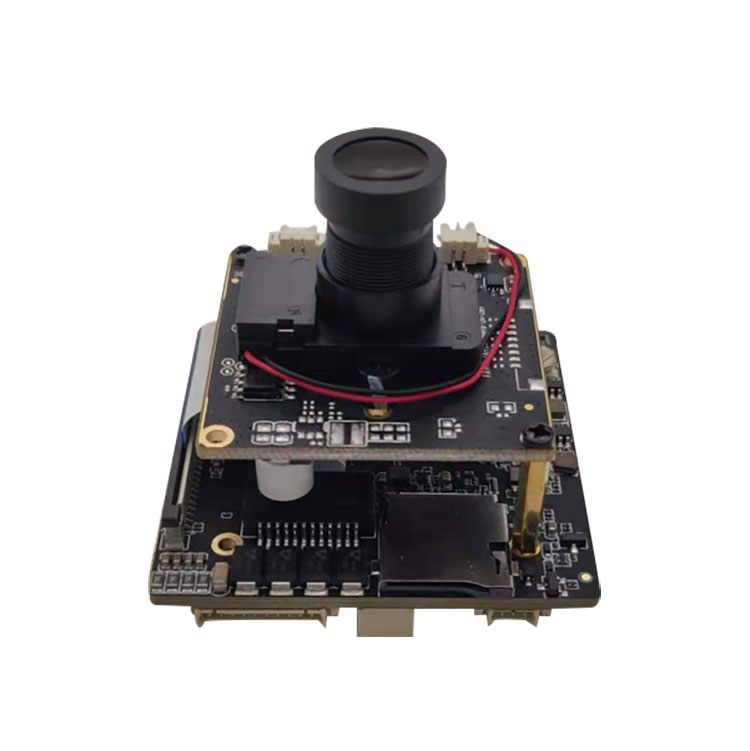

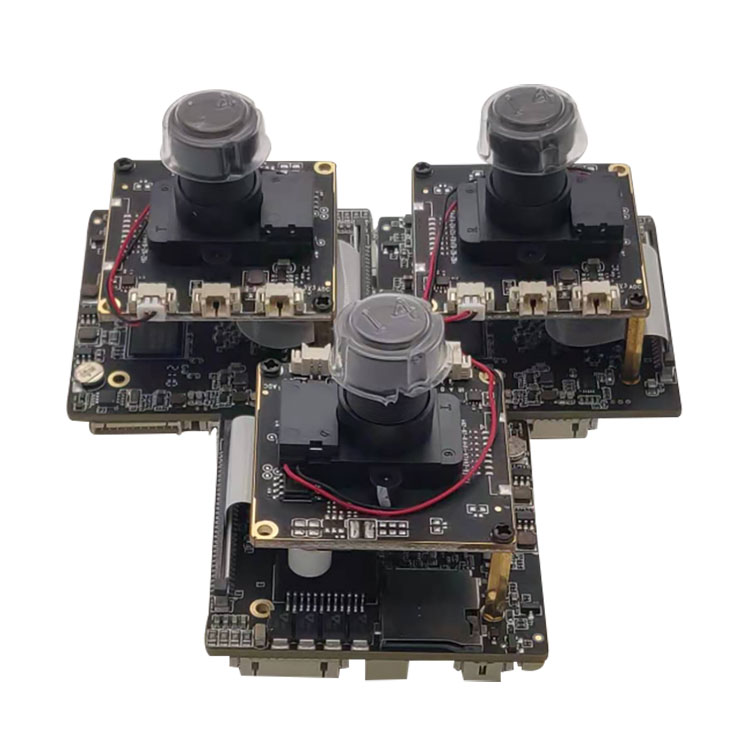

RV1126 IP Kamera Modül Kartı Sony IMX415 335 307 PCB Kartı
  • RV1126 IP Kamera Modül Kartı Sony IMX415 335 307 PCB KartıRV1126 IP Kamera Modül Kartı Sony IMX415 335 307 PCB Kartı
  • RV1126 IP Kamera Modül Kartı Sony IMX415 335 307 PCB KartıRV1126 IP Kamera Modül Kartı Sony IMX415 335 307 PCB Kartı
  • RV1126 IP Kamera Modül Kartı Sony IMX415 335 307 PCB KartıRV1126 IP Kamera Modül Kartı Sony IMX415 335 307 PCB Kartı
  • RV1126 IP Kamera Modül Kartı Sony IMX415 335 307 PCB KartıRV1126 IP Kamera Modül Kartı Sony IMX415 335 307 PCB Kartı

RV1126 IP Kamera Modül Kartı Sony IMX415 335 307 PCB Kartı

RV1126 IP Kamera Modülü Kartı Sony IMX415 335 307 PCB Kartı: Boyutları 50mm * 50mm olan Rockchip Thinkcore TC-RV1126 IPC 50 Board, yüksek performanslı qual-cord AI görüntü işlemcisi Rockchip RV1126 ile donatılmıştır.
IPC 50 Baord, varsayılan olarak IMX307,IMX327,IMX335,IMX415,IMX334'ü desteklediğinde birçok kamera sensörüyle çalışabilir.

göndermek soruşturma

ürün tanım

Rockchip RV1126 IP Kamera 50 Kurulu

1.RV1126 IP Kamera Modül Kartı Sony IMX415 335 307 PCB Kartı Giriş
Rockchip RV1126 IP Kamera 50 Board Thinkcore TC-RV1126 IPC 50 Board, boyutu 50mm * 50mm olan, yüksek performanslı qual-cord AI görüntü işlemcisi Rockchip RV1126 ile donatılmıştır.

14nm litografi işlemi ve kaliteli 32-bit ARM Cortex-A7 mimarisi ile düşük tüketimli AI vizyon işlemcisi RV1126, NEON ve FPU'yu entegre eder - frekans 1.5 GHz'e kadardır. FastBoot, TrustZone teknolojisi ve çoklu kripto motorlarını destekler. ISP2.0'ı destekler.

1GB ddr ve 8 GB eMMC flash ile tasarlanmış Rockchip RV1126 IP Kamera 50 Board. Zengin arayüzler, örneğin MIPI CSI, MIPI DSI, Ethernet, USB Host, UART, RS485, I2C, POE, TF kart yuvası, Ses, ihtiyaçlarını karşılayan daha fazla kullanım senaryosu.

RV1126 IPC 50 Baord, varsayılan olarak IMX307,IMX327,IMX335,IMX415,IMX334'ü desteklediğinde birçok kamera sensörüyle çalışabilir.
thinkcore'un açık kaynak platformu çekirdek kartları ve geliştirme kartları.thinkcore'un Rockchip socs tabanlı donanım ve yazılım özelleştirme hizmetleri çözümlerinden oluşan eksiksiz paketi, ilk geliştirme aşamalarından başarılı seri üretime kadar müşterinin tasarım sürecini destekler.

Pano Tasarım Hizmetleri
Müşterilerin gereksinimlerine göre uyarlanmış bir taşıyıcı kart oluşturma
Maliyeti azaltmak ve ayak izini azaltmak ve geliştirme döngüsünü kısaltmak için SoM'mizin son kullanıcının donanımına entegrasyonu

Yazılım Geliştirme Hizmetleri
Bellenim, Aygıt Sürücüleri, BSP, Ara Yazılım
Farklı geliştirme ortamlarına taşıma
Hedef platforma entegrasyon

İmalat Hizmetleri
Bileşenlerin satın alınması
Üretim miktarı oluşturma
Özel etiketleme
Eksiksiz anahtar teslimi çözümler

Gömülü Ar-Ge
teknoloji
– Düşük seviyeli işletim sistemi: Android ve Linux, Geniatech donanımını ortaya çıkarmak için
– Sürücü taşıma: Özelleştirilmiş donanım için, işletim sistemi düzeyinde çalışan donanımın oluşturulması
– Güvenlik ve özgün araç: Donanımın doğru şekilde çalıştığından emin olmak için

2.RV1126 IP Kamera Modül Kartı Sony IMX415 335 307 PCB Kartı Parametresi (Spesifikasyon)


3.RV1126 IP Kamera Modül Kartı Sony IMX415 335 307 PCB Kartı Özelliği ve Uygulaması
Rockchip RV1126 IP Kamera 50 Kartı aşağıdaki özelliklere sahiptir:
Dört çekirdekli, düşük güçlü, yüksek performanslı AI görüntü işlemcisi RV1126, yerleşik NPU ve 2.0Tops bilgi işlem gücü ile donatılmıştır;
Çok seviyeli gürültü azaltma, 3 kare HDR teknolojisi ile 4K H.264/[email protected] ve çok kanallı video kodlama ve kod çözme özelliklerini destekler;

SOC

Rockchip RV1126

Veri deposu

DDR3,32 Bit,1GB

ROM

8 GB eMMC

NPU

1.5TOPS,RKNN'yi destekler, INT8/ INT16'yı destekler. Güçlü ağ modeli uyumluluğuna sahiptir, dönüşümü gerçekleştirebilir

yaygın olarak kullanılan AI çerçeve modelleri, örneğin:

Tensör Akışı/MXNet/PyTorch/Caffe/...

sensör

2 grup MIPI CSI (veya LVDS/alt LVDS). 3 çerçeveli HDR ile 14M ISP 2.0'ı destekler(Çizgi tabanlı/Çerçeve tabanlı/DCG)



CSI

4 şeritli MIPI CSI,[email protected],monoküler 14 milyon, dürbün 5 [email protected]'yi destekler

Ethernet

Ethernet 10/100/1000Mbps,MDIX işlevini destekler

USB

OTG*1,USB Ana Bilgisayar*1

mikrofon

mikrofon'i destekler

Işık sensörü

seçenek(ISP gece algılama fonksiyonu)

Işık doldurma

Beyaz ışığı/IR kızılötesi ışığı destekler

ANAHTAR

Sıfırlama tuşu

hata ayıklama

Hata ayıklama uart TTL 3pin ve USB otg

RTC

RTC pil ile RTC'yi destekler

SPK

3W Tip D PA

WİFİ

IEEE 802.11b/g/n

GPIO

Birkaç GPIO

Sensör eşleşmesi

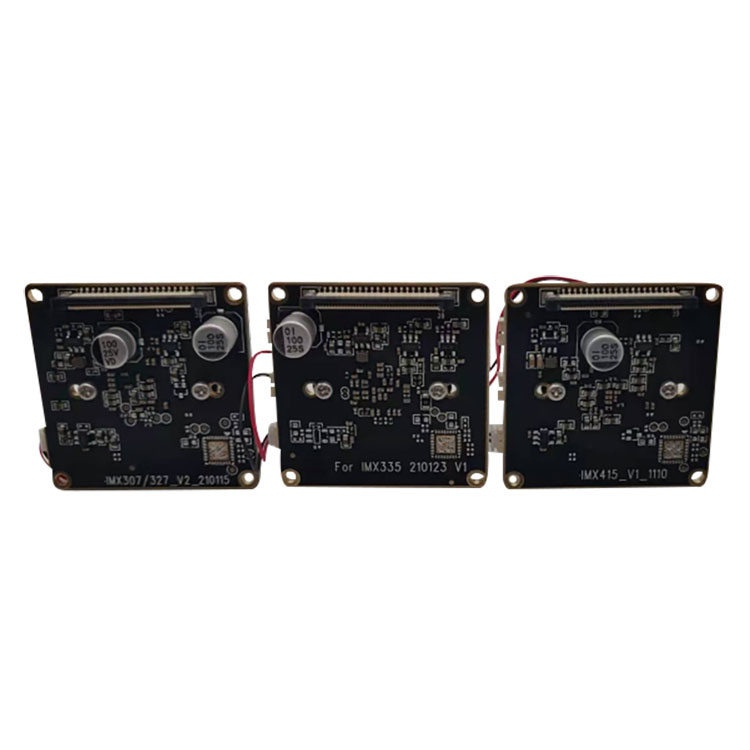

IMX307/327,IMX335,IMX415,IMX334,GC2053,SC200AI,GC2093

Uygulamalar

akıllı güvenlik, akıllı IP kamera, yüz tanıma, hareket tanıma için


Uygulama senaryosu
Rockchip RV1126, yüz tanıma, hareket tanıma, kapı erişim kontrolü, akıllı güvenlik, akıllı IP kamera, akıllı kapı zili/gözetleme deliği, self servis terminaller, akıllı finans, akıllı inşaat, akıllı seyahat ve diğer sektörlerde yaygın olarak kullanılmaktadır. TC-RV1126 IP Kamera 50 Board akıllı güvenlik, akıllı IP kamera, yüz tanıma, jest tanıma için çok iyi olduğunda.



4.RV1126 IP Kamera Modül Kartı Sony IMX415 335 307 PCB Kartı Ayrıntıları

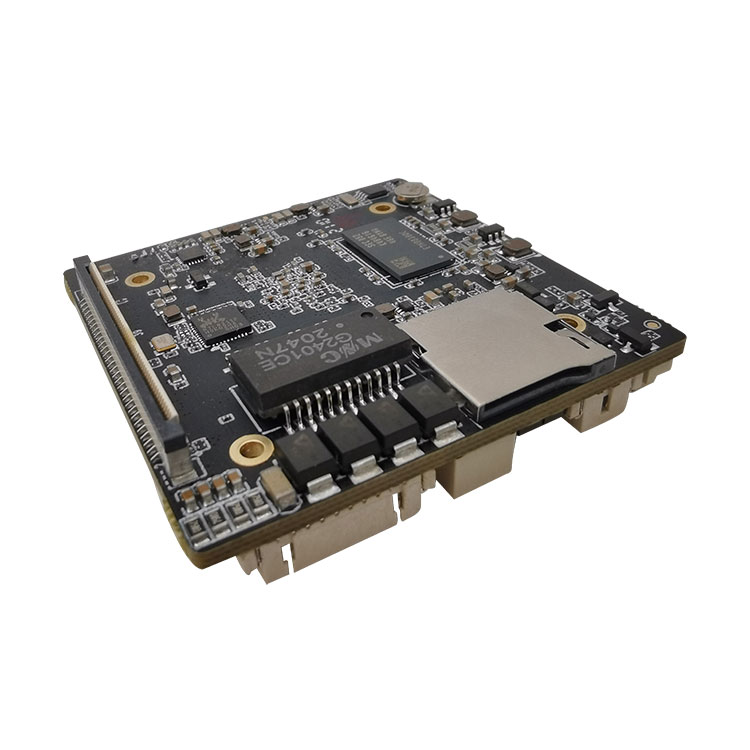

TC-RV1126 IP Kamera 50 Damga deliği kartı Önden görünüm



Damga deliği için TC-RV1126 AI Çekirdek Kartı Önden görünüm




Ethernet:MDI0+,MDI0-,MDI1+,MDI1-,MDI2+,MDI2-,MDI3+,MDI3-,LED1,LED2

Relay:her zaman açık,public,off

OTG USB:DP,DM,5V

USB Host:DP,DM,5V

Işık dolgusu:beyaz+,beyaz-,IR+,IR-,5V,GND,ışık sensörü ADC,3V3

RTC Gücü: GND, 3V3

Uart I2C:5V,I2C5_SDA,UART0_TX,UART0_RX,UART0_CTSN,

UART0_RTSN,UART4_RX,UART4_TX,I2C5_SCL,GND

Audio:Ses Çıkışı+,Ses Çıkışı-,LINE_OUTP,GND,mikrofonP,Sıfırlama,Fabrika,3V3

Hata Ayıklama Com:GND,TX,RX

Anten:WİFİ anten yuvası(WİFİ,RTL8189)

12V Güç:12V-,12V+

POE:şematik tasarımla kontrol edin

MIPI CSI X 2 SPI 12V:şematik tasarımla kontrol edin

TF:TF yuvası

Bu arayüzler hakkında daha fazla bilgi edinmek için şematik tasarımla ilgili açıklamalara bakın.


1.1IPC 50 Pano Görünümü



5.RV1126 IP Kamera Modül Kartı Sony IMX415 335 307 PCB Kartı Kalifikasyonu
Üretim tesisi Yamaha ithal otomatik yerleştirme hatlarına, Alman Essa seçici dalga lehimleme, lehim pastası denetimi 3D-SPI, AOI, X-ray, BGA yeniden işleme istasyonu ve diğer ekipmanlara sahiptir ve bir süreç akışı ve sıkı kalite kontrol yönetimine sahiptir. Çekirdek kartın güvenilirliğini ve istikrarını sağlayın.



6.Deliver, Nakliye ve Servis
Şu anda şirketimiz tarafından piyasaya sürülen ARM platformları arasında RK (Rockchip) ve Allwinner çözümleri bulunmaktadır. RK çözümleri arasında RK3399, RK3288, PX30, RK3368, RV1126, RV1109, RK3568; Allwinner çözümleri arasında A64; ürün formları, çekirdek panoları, geliştirme panolarını, endüstriyel kontrol anakartlarını, endüstriyel kontrol entegre panolarını ve eksiksiz ürünleri içerir. Ticari teşhir, reklam makinesi, bina izleme, araç terminali, akıllı tanımlama, akıllı IoT terminali, AI, Aiot, endüstri, finans, havaalanı, gümrük, polis, hastane, akıllı ev, eğitim, tüketici elektroniği vb.
thinkcore'un açık kaynak platformu çekirdek kartları ve geliştirme kartları.thinkcore'un Rockchip socs tabanlı donanım ve yazılım özelleştirme hizmetleri çözümlerinden oluşan eksiksiz paketi, ilk geliştirme aşamalarından başarılı seri üretime kadar müşterinin tasarım sürecini destekler.

Pano Tasarım Hizmetleri
Müşterilerin gereksinimlerine göre uyarlanmış bir taşıyıcı kart oluşturma
Maliyeti azaltmak ve ayak izini azaltmak ve geliştirme döngüsünü kısaltmak için SoM'mizin son kullanıcının donanımına entegrasyonu

Yazılım Geliştirme Hizmetleri
Bellenim, Aygıt Sürücüleri, BSP, Ara Yazılım
Farklı geliştirme ortamlarına taşıma
Hedef platforma entegrasyon

İmalat Hizmetleri
Bileşenlerin satın alınması
Üretim miktarı oluşturma
Özel etiketleme
Eksiksiz anahtar teslimi çözümler

Gömülü Ar-Ge
teknoloji
– Düşük seviyeli işletim sistemi: Android ve Linux, Geniatech donanımını ortaya çıkarmak için
– Sürücü taşıma: Özelleştirilmiş donanım için, işletim sistemi düzeyinde çalışan donanımın oluşturulması
– Güvenlik ve özgün araç: Donanımın doğru şekilde çalıştığından emin olmak için

Yazılım ve donanım bilgileri
Çekirdek kart şematik diyagramlar ve bit numarası diyagramları sağlar, geliştirme kartı alt panosu PCB kaynak dosyaları, yazılım SDK paketi açık kaynak, kullanım kılavuzları, kılavuz belgeler, hata ayıklama yamaları vb. gibi donanım bilgileri sağlar.

7.SSS
1. Desteğiniz var mı? Ne tür bir teknik destek var?
Thinkcore yanıtı: Çekirdek kart geliştirme kartı için kaynak kodunu, şematik diyagramı ve teknik kılavuzu sağlıyoruz.
Evet, teknik destek, e-posta veya forumlar aracılığıyla soru sorabilirsiniz.

Teknik desteğin kapsamı
1. Geliştirme panosunda hangi yazılım ve donanım kaynaklarının sağlandığını anlayın
2. Geliştirme panosunun normal şekilde çalışmasını sağlamak için sağlanan test programları ve örnekleri nasıl çalıştırılır
3. Güncelleme sistemi nasıl indirilir ve programlanır
4. Bir arıza olup olmadığını belirleyin. Aşağıdaki konular teknik destek kapsamında değildir, sadece teknik tartışmalar sağlanır.
â''. Kaynak kodu, kendi kendine demontaj ve devre kartlarının taklidi nasıl anlaşılır ve değiştirilir
â'µ. İşletim sistemi nasıl derlenir ve nakledilir
â'¶. Kullanıcıların kendini geliştirmede karşılaştığı sorunlar yani kullanıcı özelleştirme sorunları
Not: "Özelleştirme"yi şu şekilde tanımlıyoruz: Kullanıcılar kendi ihtiyaçlarını gerçekleştirmek için herhangi bir program kodunu ve donanımını kendileri tasarlar, yapar veya değiştirir.

2. Siparişleri kabul edebilir misiniz?
Thinkcore yanıtladı:
Sağladığımız hizmetler: 1. Sistem özelleştirmesi; 2. Sistem uyarlaması; 3. Sürücü geliştirme; 4. Bellenim yükseltmesi; 5. Donanım şematik tasarımı; 6. PCB Düzeni; 7. Sistem yükseltmesi; 8. Geliştirme ortamı inşaatı; 9. Uygulama hata ayıklama yöntemi; 10. Test yöntemi. 11. Daha özelleştirilmiş hizmetler┉

3. Android core board kullanırken hangi detaylara dikkat edilmelidir?
Herhangi bir ürün, bir süre kullanımdan sonra, bu veya bu türden bazı küçük problemlere sahip olacaktır. Tabii ki, android çekirdek kartı bir istisna değil, ancak düzgün bir şekilde bakımını yapıp kullanırsanız ayrıntılara dikkat edin ve birçok sorun çözülebilir. Genellikle küçük bir ayrıntıya dikkat edin, kendinize çok fazla kolaylık sağlayabilirsiniz! Kesinlikle denemek isteyeceğinize inanıyorum. .

Öncelikle android core board kullanırken her arayüzün kabul edebileceği voltaj aralığına dikkat etmeniz gerekiyor. Aynı zamanda, konektörün ve pozitif ve negatif yönlerin eşleşmesini sağlayın.

İkincisi, android çekirdek kartının yerleştirilmesi ve taşınması da çok önemlidir. Kuru, düşük nemli bir ortama yerleştirilmelidir. Aynı zamanda antistatik önlemlere de dikkat etmek gerekir. Bu sayede android çekirdek kartı zarar görmeyecektir. Bu, yüksek nem nedeniyle android çekirdek kartının korozyonunu önleyebilir.


Üçüncüsü, android çekirdek kartının iç parçaları nispeten kırılgandır ve ağır darbe veya basınç, android çekirdek kartının iç bileşenlerine veya PCB bükülmesine zarar verebilir. ve bu yüzden. Kullanım sırasında android çekirdek kartının sert nesneler tarafından vurulmasına izin vermemeye çalışın

4. ARM gömülü çekirdek kartları için genel olarak kaç tür paket mevcuttur?
ARM gömülü çekirdek kartı, bir PC veya tabletin temel işlevlerini paketleyen ve içine alan elektronik bir anakarttır. Çoğu ARM gömülü çekirdek kartı, belirli bir alanda bir sistem yongası gerçekleştirmek için destekleyici arka panele pimler aracılığıyla bağlanan CPU, depolama aygıtları ve pimleri entegre eder. İnsanlar genellikle böyle bir sistemi tek çipli mikro bilgisayar olarak adlandırır, ancak daha doğru bir şekilde gömülü geliştirme platformu olarak adlandırılmalıdır.

Çekirdek kart, çekirdeğin ortak işlevlerini bütünleştirdiği için, bir çekirdek kartın çeşitli farklı arka planları özelleştirebileceği çok yönlülüğe sahiptir, bu da anakartın geliştirme verimliliğini büyük ölçüde artırır. ARM gömülü çekirdek kartı bağımsız bir modül olarak ayrıldığından, geliştirme zorluğunu da azaltır, sistemin güvenilirliğini, kararlılığını ve sürdürülebilirliğini artırır, pazara sunma süresini, profesyonel teknik hizmetleri hızlandırır ve ürün maliyetlerini optimize eder. Esneklik kaybı.

ARM çekirdek kartının üç ana özelliği şunlardır: düşük güç tüketimi ve güçlü işlevler, 16-bit/32-bit/64-bit ikili komut seti ve çok sayıda ortak. Küçük boyut, düşük güç tüketimi, düşük maliyet, yüksek performans; 8-bit/16-bit cihazlarla uyumlu Thumb (16-bit)/ARM (32-bit) ikili komut setini destekler; çok sayıda kayıt kullanılır ve komut yürütme hızı daha hızlıdır; Çoğu veri işlemi kayıtlarda tamamlanır; adresleme modu esnek ve basittir ve yürütme verimliliği yüksektir; talimat uzunluğu sabittir.

Si Nuclearteknoloji'nin AMR serisi gömülü çekirdek levha ürünleri, ARM platformunun bu avantajlarından en iyi şekilde yararlanır. Bileşenler CPU CPU, aritmetik birim ve denetleyiciden oluşan çekirdek kartın en önemli parçasıdır. RK3399 çekirdek kartı bir bilgisayarı bir insanla karşılaştırırsa, o zaman CPU onun kalbidir ve önemli rolü buradan görülebilir. Ne tür bir CPU olursa olsun, iç yapısı üç bölümde özetlenebilir: kontrol birimi, mantık birimi ve depolama birimi.

Bu üç parça, bilgisayarın çeşitli parçalarının koordineli çalışmasını analiz etmek, yargılamak, hesaplamak ve kontrol etmek için birbirleriyle koordineli olarak çalışır.

Bellek Bellek, programları ve verileri depolamak için kullanılan bir bileşendir. Bir bilgisayar için, normal çalışmayı sağlamak için yalnızca bellek ile bir bellek işlevine sahip olabilir. Kullanımlarına göre ana depo ve yardımcı depo olarak ikiye ayrılabilen birçok saklama türü vardır. Ana depolamaya dahili depolama (bellek olarak anılır) ve yardımcı depolamaya da harici depolama (harici depolama olarak adlandırılır) denir. Harici depolama genellikle, sabit diskler, disketler, teypler, CD'ler vb. gibi bilgileri uzun süre depolayabilen ve bilgi depolamak için elektriğe dayanmayan, ancak mekanik bileşenler tarafından çalıştırılan manyetik ortam veya optik disklerdir. hızı CPU'nunkinden çok daha yavaştır.

Bellek, ana karttaki depolama bileşenini ifade eder. CPU'nun doğrudan iletişim kurduğu ve verileri depolamak için kullandığı bileşendir. Halihazırda kullanımda olan (yani yürütülmekte olan) verileri ve programları depolar. Fiziksel özü bir veya daha fazla gruptur. Veri girişi ve çıkışı ve veri depolama işlevlerine sahip entegre bir devre. Bellek yalnızca programları ve verileri geçici olarak depolamak için kullanılır. Güç kapatıldığında veya bir elektrik kesintisi olduğunda, içindeki programlar ve veriler kaybolacaktır.

Çekirdek kart ile alt kart arasındaki bağlantı için üç seçenek vardır: karttan karta konektör, altın parmak ve damga deliği. Karttan karta konektör çözümü benimsenirse, avantajı şudur: kolay takma ve çıkarma. Ancak aşağıdaki eksiklikler vardır: 1. Zayıf sismik performans. Karttan karta konektör, otomotiv ürünlerinde çekirdek kartın uygulanmasını sınırlayacak olan titreşimle kolayca gevşetilir. Çekirdek levhayı sabitlemek için tutkal dağıtma, vidalama, bakır tel lehimleme, plastik klips takma ve koruyucu kapağı buruşturma gibi yöntemler kullanılabilir. Bununla birlikte, her biri seri üretim sırasında birçok eksikliği ortaya çıkaracak ve bu da kusur oranında bir artışa neden olacaktır.

2. İnce ve hafif ürünlerde kullanılamaz. Çekirdek levha ile alt levha arasındaki mesafe de en az 5 mm'ye yükselmiştir ve böyle bir çekirdek levha, ince ve hafif ürünler geliştirmek için kullanılamaz.

3. Eklenti işleminin PCBA'da dahili hasara neden olması muhtemeldir. Çekirdek levhanın alanı çok geniştir. Çekirdek levhayı çıkarırken önce bir tarafını kuvvetle kaldırmalı, sonra diğer tarafını çekmeliyiz. Bu süreçte, çekirdek levha PCB'sinin deformasyonu kaçınılmazdır ve bu da kaynağa neden olabilir. Nokta çatlaması gibi iç yaralanmalar. Çatlak lehim bağlantıları kısa vadede sorun yaratmaz, ancak uzun süreli kullanımlarda titreşim, oksidasyon ve diğer nedenlerle kademeli olarak zayıf temas ederek açık devre oluşturarak sistem arızasına neden olabilir.

4. Yama seri üretiminin kusurlu oranı yüksektir. Yüzlerce pimli karttan karta konektörler çok uzundur ve konektör ile PCB arasında küçük hatalar birikecektir. Seri üretim sırasında yeniden akış lehimleme aşamasında, PCB ve konektör arasında dahili stres oluşur ve bu dahili stres bazen PCB'yi çeker ve deforme eder.

5. Seri üretim sırasında test etme zorluğu. 0,8 mm aralıklı bir karttan karta konektör kullanılsa bile, konektöre yüksük ile doğrudan temas etmek hala imkansızdır, bu da test fikstürünün tasarımını ve imalatını zorlaştırır. Aşılmayacak zorluklar olmasa da, tüm zorluklar sonunda maliyet artışı olarak kendini gösterecek ve yün koyundan gelmelidir.

Altın parmak çözümü benimsenirse, avantajlar şunlardır: 1. Takmak ve çıkarmak çok uygundur. 2. Seri üretimde altın parmak teknolojisinin maliyeti çok düşüktür.

Dezavantajları şunlardır: 1. Altın parmak kısmının elektroliz altın olması gerektiğinden, altın parmak işleminin fiyatı çıkış düşük olduğunda çok pahalıdır. Ucuz PCB fabrikasının üretim süreci yeterince iyi değil. Panolarla ilgili birçok sorun var ve ürün kalitesi garanti edilemiyor. 2. Karttan karta konektörler gibi ince ve hafif ürünler için kullanılamaz. 3. Alt kart, ürünün maliyetini artıran yüksek kaliteli bir dizüstü bilgisayar grafik kartı yuvasına ihtiyaç duyar.

Damga deliği şeması benimsenirse dezavantajlar şunlardır: 1. Sökmek zordur. 2. Çekirdek levha alanı çok büyüktür ve yeniden akış lehimlemesinden sonra deformasyon riski vardır ve alt levhaya manuel lehimleme gerekebilir. İlk iki şemanın tüm eksiklikleri artık mevcut değil.

5. Bana çekirdek kartın teslim süresini söyler misiniz?
Thinkcore yanıtladı: Küçük parti numune siparişleri, stok varsa, ödeme üç gün içinde gönderilecektir. Normal şartlar altında büyük miktarlarda siparişler veya özel siparişler 35 gün içinde sevk edilebilir.
