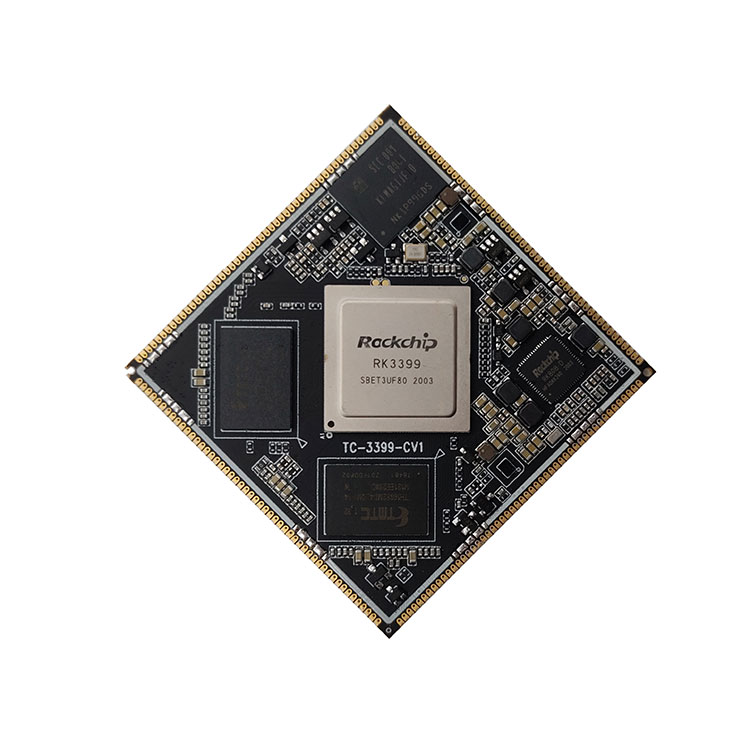

Damga Deliği için TC-RK3399 Çekirdek Kartı
  • Damga Deliği için TC-RK3399 Çekirdek KartıDamga Deliği için TC-RK3399 Çekirdek Kartı
  • Damga Deliği için TC-RK3399 Çekirdek KartıDamga Deliği için TC-RK3399 Çekirdek Kartı
  • Damga Deliği için TC-RK3399 Çekirdek KartıDamga Deliği için TC-RK3399 Çekirdek Kartı

Damga Deliği için TC-RK3399 Çekirdek Kartı

Modül üzerindeki Rockchip TC-RK3399 sistemi (TC-RK3399 Damga Deliği için Çekirdek Kartı), ikili sistem "sunucu sınıfı" Cortex -A72 ve dört çekirdekli korteks A53, baskın frekansı 1.8 Ghz alan Rockchip RK 3399 yongası, 64 bit alır , ve A15/A17/A57 gibi diğer çekirdeklerden daha iyi.

Talep Gönder

Ürün Açıklaması

Modül üzerinde Rockchip TC-RK3399 sistemi (Damga Deliği için TC-RK3399 Çekirdek Kartı)


1.TC-RK3399 Damga Deliği Girişi İçin Çekirdek Kart
Modül üzerinde Rockchip TC-RK3399 sistemi (Damga Deliği için TC-RK3399 Çekirdek Kartı)
TC-3399 SOM entegre ARM Mali-T860 MP4 grafik işleme birimi (GPU), OpenGL ES1.1/2.0/3.0/3.1,OpenVG1.1,OpenCL,Directx11,AFBC (Atmosferik Akışkan Yataklı Yanma), bu tür GPU, Bilgisayar vizyonunda, çalışma makinesinde, 4K 3D makinede kullanılabilir. H.265 HEVC ve VP9, ​​H.265 kodlamayı ve 4K HDR'yi destekler. TC-3399 SOM, çift MIPI-CSI ve çift ISP, PCIe, USB3.0, USB2.0, eDP, HDMI, TypeC , I2C, UART, SPI, I2S ve ADC'yi henüz pinliyor. 2GB/4GB LPDDR4 ve 8GB/16GB/32GB eMMC yüksek hızlı depolama, bağımsız güç yönetim sistemi, güçlü Ethernet genişletme kapasiteleri, zengin ekran arayüzleri ile tasarlanmış TC-3399 SOM için. Bu TC-3399 SOM, Android 7.1, Linux, Debian, Ubuntu OS'yi iyi bir şekilde destekler. Ve TC-3399 SOM, güçlü ölçeklenebilirlik, 200PIN'den fazla ve 1.8Ghz olan tasarlanmış damga deliğini alır. PCB'si tasarlanmış 8 katmanlı daldırma altın alır. TC-3399 geliştirme kartı, TC-3399 som ve taşıyıcı baord içerir.

Thinkcore'un açık kaynak platformu çekirdek kartları ve geliştirme kartları.thinkcore'un Rockchip socs'a dayalı donanım ve yazılım özelleştirme hizmetleri çözümlerinden oluşan eksiksiz paketi, en erken geliştirme aşamalarından başarılı seri üretime kadar müşterinin tasarım sürecini destekler.

Pano Tasarım Hizmetleri
Müşterilerin gereksinimlerine göre uyarlanmış bir taşıyıcı kart oluşturma
Maliyeti azaltmak ve ayak izini azaltmak ve geliştirme döngüsünü kısaltmak için SoM'mizin son kullanıcının donanımına entegrasyonu

Yazılım Geliştirme Hizmetleri
Bellenim, Aygıt Sürücüleri, BSP, Ara Yazılım
Farklı geliştirme ortamlarına taşıma
Hedef platforma entegrasyon

İmalat Hizmetleri
Bileşenlerin satın alınması
Üretim miktarı oluşturma
Özel etiketleme
Eksiksiz anahtar teslimi çözümler

Gömülü Ar-Ge
teknoloji
– Düşük seviyeli işletim sistemi: Android ve Linux, Geniatech donanımını ortaya çıkarmak için
– Sürücü taşıma: Özelleştirilmiş donanım için, işletim sistemi düzeyinde çalışan donanımın oluşturulması
– Güvenlik ve özgün araç: Donanımın doğru şekilde çalıştığından emin olmak için

2.TC-RK3399 Damga Deliği Parametresi İçin Çekirdek Kart (Şartname)

Yapı Parametresi

Dış görünüş

damga deliği

Boy

55mm*55mm*1.0mm

PIN adımı

1,1 mm

PIN numarası

200PIN

Katman

8 katman

Sistem yapılandırması

İşlemci

RockchipRK3399CortexA53dört çekirdekli1.4GHz+çift çekirdekliA72

(1.8GHz)

Veri deposu

Standart sürüm LPDDR42GB,4GBisteğe bağlı

EMMC

4GB/8GB/16GB/32GB emmc isteğe bağlı,varsayılan 16GB

Güç IC

RK808,destek dinamik frekans

Grafik ve Video İşlemcileri


Maoldulatio0nMP4, dört çekirdekli GPU Grafik ve Video İşlemcileri i-T86 OpenGL ES 1.1/2.0/3.0/3.1,Openvg1.1,OpenCL,Directx11'i destekler 4K VP9 ve 4K 10 bit H265/H.264 video kod çözümünü destekler, yaklaşık 60 fps 1080Pmultiformat video 1080P video kod çözme, H.264,VP8format desteği

sistem işletim sistemi

Android 7.1/Ubuntu 16.04/Linux/Debian

Arayüz Parametreleri

Görüntülemek

Video Çıkış Arayüzü:

- 1 x HDMI 2.0,4K@60fps'ye kadar, destek

HDCP 1.4/2.2

- 1 x DP 1.2 (GörüntülemekPort), 4K@60fps'ye kadar

Ekran Arayüzü(Çift ekranı destekler):

- 1 x Çift Kanallı MIPI-DSI,en fazla

2560x1600@60fps

- 1 x eDP 1.3 (10.8Gbps ile 4 şerit)

Dokunma

Kapasitif dokunmatik, usb veya seri portlar dirençli dokunmatik

Ses

1 x HDMI 2.0 ve 1 x DP 1.2 (DispalyPort),

ses çıkışı

Ses çıkışı için 1 x SPDIF arayüzü

Ses girişi/çıkışı için 3 x I2S,, ( I2S0 /I2S2

8 kanallı giriş/çıkış destekler, I2S2

HDMI/DP ses çıkışına sağlanır)

Ethernet



GMAC Ethernet denetleyicisini entegre edin

Destek, Realtek RTL8211E'yi elde etmek için genişletir

10/100/1000mbps Ethernet

Kablosuz



Dahili SDIO arayüzü, WiFi'yi genişletmek için kullanılabilir

ve bluetooth kombo modülü

Kamera



2 x MIPI-CSI Kamera arayüzü, (dahili

Çift ISP, Maksimum 13Mpiksel veya çift 8Mpiksel )

1 x DVP Kamera arayüzü,(Maksimum

5Mpiksel)

USB



2 x USB2.0 Ana Bilgisayar,2 x USB3.0

Diğerleri

SDMMC〠I2C〠I2S〠SPI〠UART〠ADC〠PWM〠GPIO

Elektriksel Özellikler

Giriş gerilimi

Core:3.3V/6A(Pin51/Pin52)

Diğerleri:2.8V~3.3V/10mA(Pin37)

3.3V/150mA(Pin42)

Depolama sıcaklığı

-30~80℃

Çalışma sıcaklığı

-20~70℃


3.TC-RK3399 Damga Deliği Özelliği ve Uygulaması İçin Çekirdek Kart
Modül üzerinde Rockchip TC-RK3399 sistemi (TC-RK3399 Çekirdek Kartı)
TC-3399 SOM Özellikleri:
â— Boyut: 55mm x 55mm
â— RK808 PMIC
â— Marka eMMC türlerini destekler, varsayılan 8GB eMMC, 16GB/32GB/64GB isteğe bağlıdır
â— LPDDR4, varsayılan 2 GB, isteğe bağlı 4 GB
â— Android 7.1, Linux, Ubuntu, Debian OS desteği
â— Zengin arayüzler
Uygulama senaryosu
TC-RK3399, küme sunucuları, yüksek performanslı bilgi işlem/depolama, bilgisayar görüşü, oyun ekipmanı, ticari görüntüleme ekipmanı, tıbbi ekipman, otomatlar, endüstriyel bilgisayarlar vb. için uygundur.



4.TC-RK3399 Damga Deliği Ayrıntıları İçin Çekirdek Kart

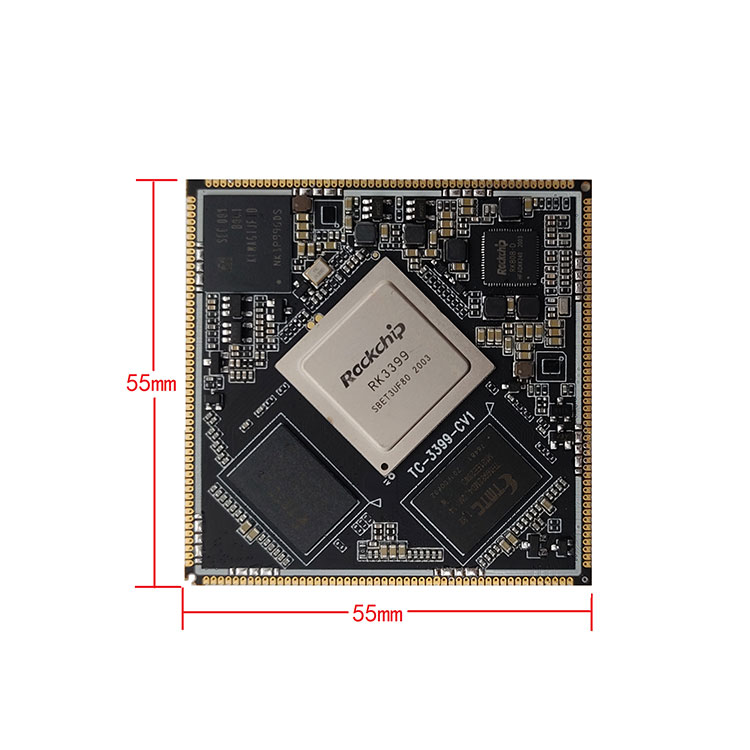

Modül üzerinde Rockchip TC-RK3399 sistemi(TC-RK3399 Çekirdek Kartı) Önden görünüm

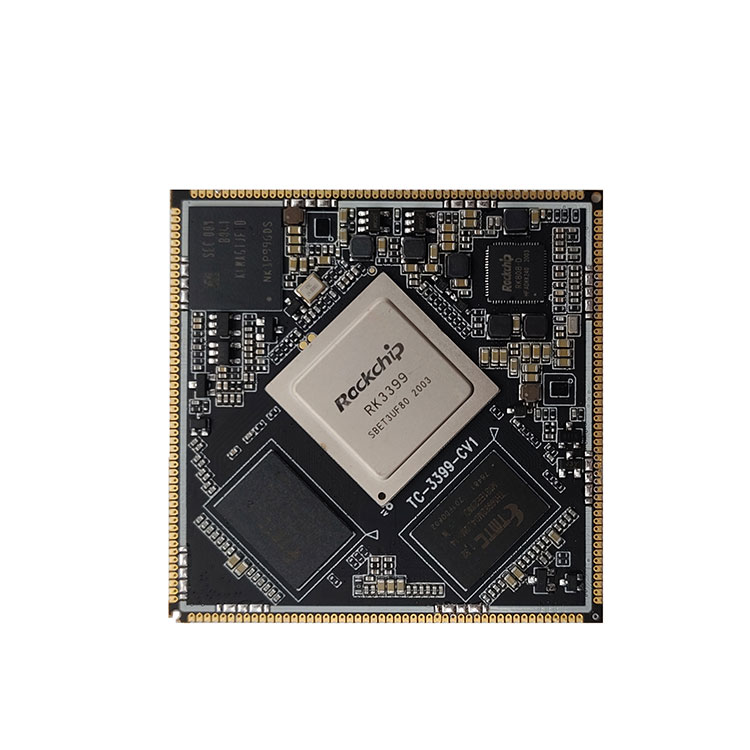

Modül üzerinde Rockchip TC-RK3399 sistemi (TC-RK3399 Çekirdek Kartı) arkadan görünüm



Modül üzerinde Rockchip TC-RK3399 sistemi (TC-RK3399 Çekirdek Kartı) Yapı şeması



Geliştirme Kurulu Görünümü
TC-3399 geliştirme kartı hakkında daha fazla bilgi, lütfen TC-3399 geliştirmeye bakın
kurulu tanıtımı.



TC-RK3399 geliştirme kartı

5.TC-RK3399 Damga Deliği Kalifikasyonu için Çekirdek Kart
Üretim tesisi Yamaha ithal otomatik yerleştirme hatlarına, Alman Essa seçici dalga lehimleme, lehim pastası denetimi 3D-SPI, AOI, X-ray, BGA yeniden işleme istasyonu ve diğer ekipmanlara sahiptir ve bir süreç akışı ve sıkı kalite kontrol yönetimine sahiptir. Çekirdek kartın güvenilirliğini ve istikrarını sağlayın.



6.Deliver, Nakliye ve Servis
Şu anda şirketimiz tarafından piyasaya sürülen ARM platformları arasında RK (Rockchip) ve Allwinner çözümleri bulunmaktadır. RK çözümleri arasında RK3399, RK3288, PX30, RK3368, RV1126, RV1109, RK3568; Allwinner çözümleri arasında A64; ürün formları, çekirdek panoları, geliştirme panolarını, endüstriyel kontrol anakartlarını, endüstriyel kontrol entegre panolarını ve eksiksiz ürünleri içerir. Ticari teşhir, reklam makinesi, bina izleme, araç terminali, akıllı tanımlama, akıllı IoT terminali, AI, Aiot, endüstri, finans, havaalanı, gümrük, polis, hastane, akıllı ev, eğitim, tüketici elektroniği vb.
thinkcore'un açık kaynak platformu çekirdek kartları ve geliştirme kartları.thinkcore'un Rockchip socs tabanlı donanım ve yazılım özelleştirme hizmetleri çözümlerinden oluşan eksiksiz paketi, ilk geliştirme aşamalarından başarılı seri üretime kadar müşterinin tasarım sürecini destekler.

Pano Tasarım Hizmetleri
Müşterilerin gereksinimlerine göre uyarlanmış bir taşıyıcı kart oluşturma
Maliyeti azaltmak ve ayak izini azaltmak ve geliştirme döngüsünü kısaltmak için SoM'mizin son kullanıcının donanımına entegrasyonu

Yazılım Geliştirme Hizmetleri
Bellenim, Aygıt Sürücüleri, BSP, Ara Yazılım
Farklı geliştirme ortamlarına taşıma
Hedef platforma entegrasyon

İmalat Hizmetleri
Bileşenlerin satın alınması
Üretim miktarı oluşturma
Özel etiketleme
Eksiksiz anahtar teslimi çözümler

Gömülü Ar-Ge
teknoloji
– Düşük seviyeli işletim sistemi: Android ve Linux, Geniatech donanımını ortaya çıkarmak için
– Sürücü taşıma: Özelleştirilmiş donanım için, işletim sistemi düzeyinde çalışan donanımın oluşturulması
– Güvenlik ve özgün araç: Donanımın doğru şekilde çalıştığından emin olmak için

Yazılım ve donanım bilgileri
Çekirdek kart şematik diyagramlar ve bit numarası diyagramları sağlar, geliştirme kartı alt panosu PCB kaynak dosyaları, yazılım SDK paketi açık kaynak, kullanım kılavuzları, kılavuz belgeler, hata ayıklama yamaları vb. gibi donanım bilgileri sağlar.


7.SSS
1. Desteğiniz var mı? Ne tür bir teknik destek var?
Thinkcore yanıtı: Çekirdek kart geliştirme kartı için kaynak kodunu, şematik diyagramı ve teknik kılavuzu sağlıyoruz.
Evet, teknik destek, e-posta veya forumlar aracılığıyla soru sorabilirsiniz.

Teknik desteğin kapsamı
1. Geliştirme panosunda hangi yazılım ve donanım kaynaklarının sağlandığını anlayın
2. Geliştirme panosunun normal şekilde çalışmasını sağlamak için sağlanan test programları ve örnekleri nasıl çalıştırılır
3. Güncelleme sistemi nasıl indirilir ve programlanır
4. Bir arıza olup olmadığını belirleyin. Aşağıdaki konular teknik destek kapsamında değildir, sadece teknik tartışmalar sağlanır.
â''. Kaynak kodu, kendi kendine demontaj ve devre kartlarının taklidi nasıl anlaşılır ve değiştirilir
â'µ. İşletim sistemi nasıl derlenir ve nakledilir
â'¶. Kullanıcıların kendini geliştirmede karşılaştığı sorunlar yani kullanıcı özelleştirme sorunları
Not: "Özelleştirme"yi şu şekilde tanımlıyoruz: Kullanıcılar kendi ihtiyaçlarını gerçekleştirmek için herhangi bir program kodunu ve donanımını kendileri tasarlar, yapar veya değiştirir.

2. Siparişleri kabul edebilir misiniz?
Thinkcore yanıtladı:
Sağladığımız hizmetler: 1. Sistem özelleştirmesi; 2. Sistem uyarlaması; 3. Sürücü geliştirme; 4. Bellenim yükseltmesi; 5. Donanım şematik tasarımı; 6. PCB Düzeni; 7. Sistem yükseltmesi; 8. Geliştirme ortamı inşaatı; 9. Uygulama hata ayıklama yöntemi; 10. Test yöntemi. 11. Daha özelleştirilmiş hizmetler┉

3. Android core board kullanırken hangi detaylara dikkat edilmelidir?
Herhangi bir ürün, bir süre kullanımdan sonra, bu veya bu türden bazı küçük problemlere sahip olacaktır. Tabii ki, android çekirdek kartı bir istisna değil, ancak düzgün bir şekilde bakımını yapıp kullanırsanız ayrıntılara dikkat edin ve birçok sorun çözülebilir. Genellikle küçük bir ayrıntıya dikkat edin, kendinize çok fazla kolaylık sağlayabilirsiniz! Kesinlikle denemek isteyeceğinize inanıyorum. .

Öncelikle android core board kullanırken her arayüzün kabul edebileceği voltaj aralığına dikkat etmeniz gerekiyor. Aynı zamanda, konektörün ve pozitif ve negatif yönlerin eşleşmesini sağlayın.

İkincisi, android çekirdek kartının yerleştirilmesi ve taşınması da çok önemlidir. Kuru, düşük nemli bir ortama yerleştirilmelidir. Aynı zamanda antistatik önlemlere de dikkat etmek gerekir. Bu sayede android çekirdek kartı zarar görmeyecektir. Bu, yüksek nem nedeniyle android çekirdek kartının korozyonunu önleyebilir.

Üçüncüsü, android çekirdek kartının iç parçaları nispeten kırılgandır ve ağır darbe veya basınç, android çekirdek kartının iç bileşenlerine veya PCB bükülmesine zarar verebilir. ve bu yüzden. Kullanım sırasında android çekirdek kartının sert nesneler tarafından vurulmasına izin vermemeye çalışın

4. ARM gömülü çekirdek kartları için genel olarak kaç tür paket mevcuttur?
ARM gömülü çekirdek kartı, bir PC veya tabletin temel işlevlerini paketleyen ve içine alan elektronik bir anakarttır. Çoğu ARM gömülü çekirdek kartı, belirli bir alanda bir sistem yongası gerçekleştirmek için destekleyici arka panele pimler aracılığıyla bağlanan İşlemci, depolama aygıtları ve pimleri entegre eder. İnsanlar genellikle böyle bir sistemi tek çipli mikro bilgisayar olarak adlandırır, ancak daha doğru bir şekilde gömülü geliştirme platformu olarak adlandırılmalıdır.

Çekirdek kart, çekirdeğin ortak işlevlerini bütünleştirdiği için, bir çekirdek kartın çeşitli farklı arka planları özelleştirebileceği çok yönlülüğe sahiptir, bu da anakartın geliştirme verimliliğini büyük ölçüde artırır. ARM gömülü çekirdek kartı bağımsız bir modül olarak ayrıldığından, geliştirme zorluğunu da azaltır, sistemin güvenilirliğini, kararlılığını ve sürdürülebilirliğini artırır, pazara sunma süresini, profesyonel teknik hizmetleri hızlandırır ve ürün maliyetlerini optimize eder. Esneklik kaybı.

ARM çekirdek kartının üç ana özelliği şunlardır: düşük güç tüketimi ve güçlü işlevler, 16-bit/32-bit/64-bit ikili komut seti ve çok sayıda ortak. Küçük boyut, düşük güç tüketimi, düşük maliyet, yüksek performans; 8-bit/16-bit cihazlarla uyumlu Thumb (16-bit)/ARM (32-bit) ikili komut setini destekler; çok sayıda kayıt kullanılır ve komut yürütme hızı daha hızlıdır; Çoğu veri işlemi kayıtlarda tamamlanır; adresleme modu esnek ve basittir ve yürütme verimliliği yüksektir; talimat uzunluğu sabittir.

Si Nuclearteknoloji'nin AMR serisi gömülü çekirdek levha ürünleri, ARM platformunun bu avantajlarından en iyi şekilde yararlanır. Bileşenler İşlemci İşlemci, aritmetik birim ve denetleyiciden oluşan çekirdek kartın en önemli parçasıdır. RK3399 çekirdek kartı bir bilgisayarı bir insanla karşılaştırırsa, o zaman İşlemci onun kalbidir ve önemli rolü buradan görülebilir. Ne tür bir İşlemci olursa olsun, iç yapısı üç bölümde özetlenebilir: kontrol birimi, mantık birimi ve depolama birimi.

Bu üç parça, bilgisayarın çeşitli parçalarının koordineli çalışmasını analiz etmek, yargılamak, hesaplamak ve kontrol etmek için birbirleriyle koordineli olarak çalışır.

Bellek Bellek, programları ve verileri depolamak için kullanılan bir bileşendir. Bir bilgisayar için, normal çalışmayı sağlamak için yalnızca bellek ile bir bellek işlevine sahip olabilir. Kullanımlarına göre ana depo ve yardımcı depo olarak ikiye ayrılabilen birçok saklama türü vardır. Ana depolamaya dahili depolama (bellek olarak anılır) ve yardımcı depolamaya da harici depolama (harici depolama olarak adlandırılır) denir. Harici depolama genellikle, sabit diskler, disketler, teypler, CD'ler vb. gibi bilgileri uzun süre depolayabilen ve bilgi depolamak için elektriğe dayanmayan, ancak mekanik bileşenler tarafından çalıştırılan manyetik ortam veya optik disklerdir. hızı İşlemci'nunkinden çok daha yavaştır.

Bellek, ana karttaki depolama bileşenini ifade eder. İşlemci'nun doğrudan iletişim kurduğu ve verileri depolamak için kullandığı bileşendir. Halihazırda kullanımda olan (yani yürütülmekte olan) verileri ve programları depolar. Fiziksel özü bir veya daha fazla gruptur. Veri girişi ve çıkışı ve veri depolama işlevlerine sahip entegre bir devre. Bellek yalnızca programları ve verileri geçici olarak depolamak için kullanılır. Güç kapatıldığında veya bir elektrik kesintisi olduğunda, içindeki programlar ve veriler kaybolacaktır.

Çekirdek kart ile alt kart arasındaki bağlantı için üç seçenek vardır: karttan karta konektör, altın parmak ve damga deliği. Karttan karta konektör çözümü benimsenirse, avantajı şudur: kolay takma ve çıkarma. Ancak aşağıdaki eksiklikler vardır: 1. Zayıf sismik performans. Karttan karta konektör, otomotiv ürünlerinde çekirdek kartın uygulanmasını sınırlayacak olan titreşimle kolayca gevşetilir. Çekirdek levhayı sabitlemek için tutkal dağıtma, vidalama, bakır tel lehimleme, plastik klips takma ve koruyucu kapağı buruşturma gibi yöntemler kullanılabilir. Bununla birlikte, her biri seri üretim sırasında birçok eksikliği ortaya çıkaracak ve bu da kusur oranında bir artışa neden olacaktır.

2. İnce ve hafif ürünlerde kullanılamaz. Çekirdek levha ile alt levha arasındaki mesafe de en az 5 mm'ye yükselmiştir ve böyle bir çekirdek levha, ince ve hafif ürünler geliştirmek için kullanılamaz.

3. Eklenti işleminin PCBA'da dahili hasara neden olması muhtemeldir. Çekirdek levhanın alanı çok geniştir. Çekirdek levhayı çıkarırken önce bir tarafını kuvvetle kaldırmalı, sonra diğer tarafını çekmeliyiz. Bu süreçte, çekirdek levha PCB'sinin deformasyonu kaçınılmazdır ve bu da kaynağa neden olabilir. Nokta çatlaması gibi iç yaralanmalar. Çatlak lehim bağlantıları kısa vadede sorun yaratmaz, ancak uzun süreli kullanımlarda titreşim, oksidasyon ve diğer nedenlerle kademeli olarak zayıf temas ederek açık devre oluşturarak sistem arızasına neden olabilir.

4. Yama seri üretiminin kusurlu oranı yüksektir. Yüzlerce pimli karttan karta konektörler çok uzundur ve konektör ile PCB arasında küçük hatalar birikecektir. Seri üretim sırasında yeniden akış lehimleme aşamasında, PCB ve konektör arasında dahili stres oluşur ve bu dahili stres bazen PCB'yi çeker ve deforme eder.

5. Seri üretim sırasında test etme zorluğu. 0,8 mm aralıklı bir karttan karta konektör kullanılsa bile, konektöre yüksük ile doğrudan temas etmek hala imkansızdır, bu da test fikstürünün tasarımını ve imalatını zorlaştırır. Aşılmayacak zorluklar olmasa da, tüm zorluklar sonunda maliyet artışı olarak kendini gösterecek ve yün koyundan gelmelidir.

Altın parmak çözümü benimsenirse, avantajlar şunlardır: 1. Takmak ve çıkarmak çok uygundur. 2. Seri üretimde altın parmak teknolojisinin maliyeti çok düşüktür.

Dezavantajları şunlardır: 1. Altın parmak kısmının elektroliz altın olması gerektiğinden, altın parmak işleminin fiyatı çıkış düşük olduğunda çok pahalıdır. Ucuz PCB fabrikasının üretim süreci yeterince iyi değil. Panolarla ilgili birçok sorun var ve ürün kalitesi garanti edilemiyor. 2. Karttan karta konektörler gibi ince ve hafif ürünler için kullanılamaz. 3. Alt kart, ürünün maliyetini artıran yüksek kaliteli bir dizüstü bilgisayar grafik kartı yuvasına ihtiyaç duyar.

Damga deliği şeması benimsenirse dezavantajlar şunlardır: 1. Sökmek zordur. 2. Çekirdek levha alanı çok büyüktür ve yeniden akış lehimlemesinden sonra deformasyon riski vardır ve alt levhaya manuel lehimleme gerekebilir. İlk iki şemanın tüm eksiklikleri artık mevcut değil.

5. Bana çekirdek kartın teslim süresini söyler misiniz?
Thinkcore yanıtladı: Küçük parti numune siparişleri, stok varsa, ödeme üç gün içinde gönderilecektir. Normal şartlar altında büyük miktarlarda siparişler veya özel siparişler 35 gün içinde sevk edilebilir.
