Rockchip RV1106 Anakart

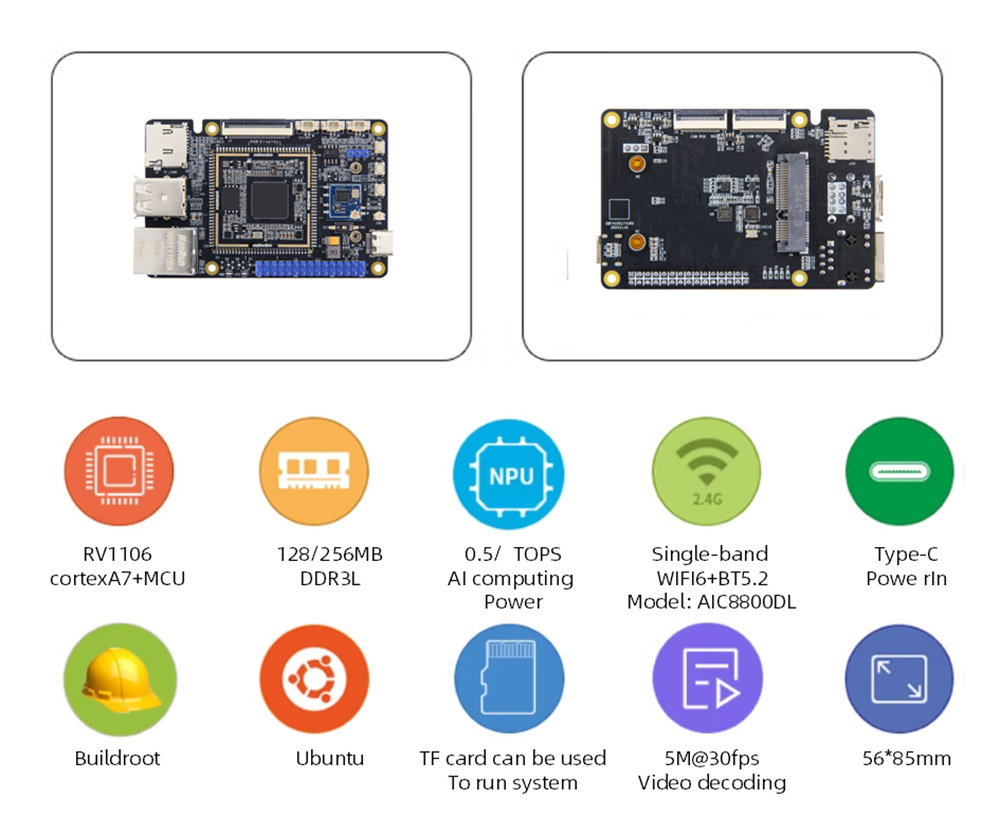

TP-RV1106 kartı esas olarak yapımcılara ve gömülü giriş seviyesi geliştiricilerine yöneliktir ve akıllı ev, güvenlik izleme, endüstriyel otomasyon, tüketici elektroniği, Nesnelerin İnterneti, eğitim ve eğlence gibi çeşitli alanlarda geliştirme için kullanılabilir.

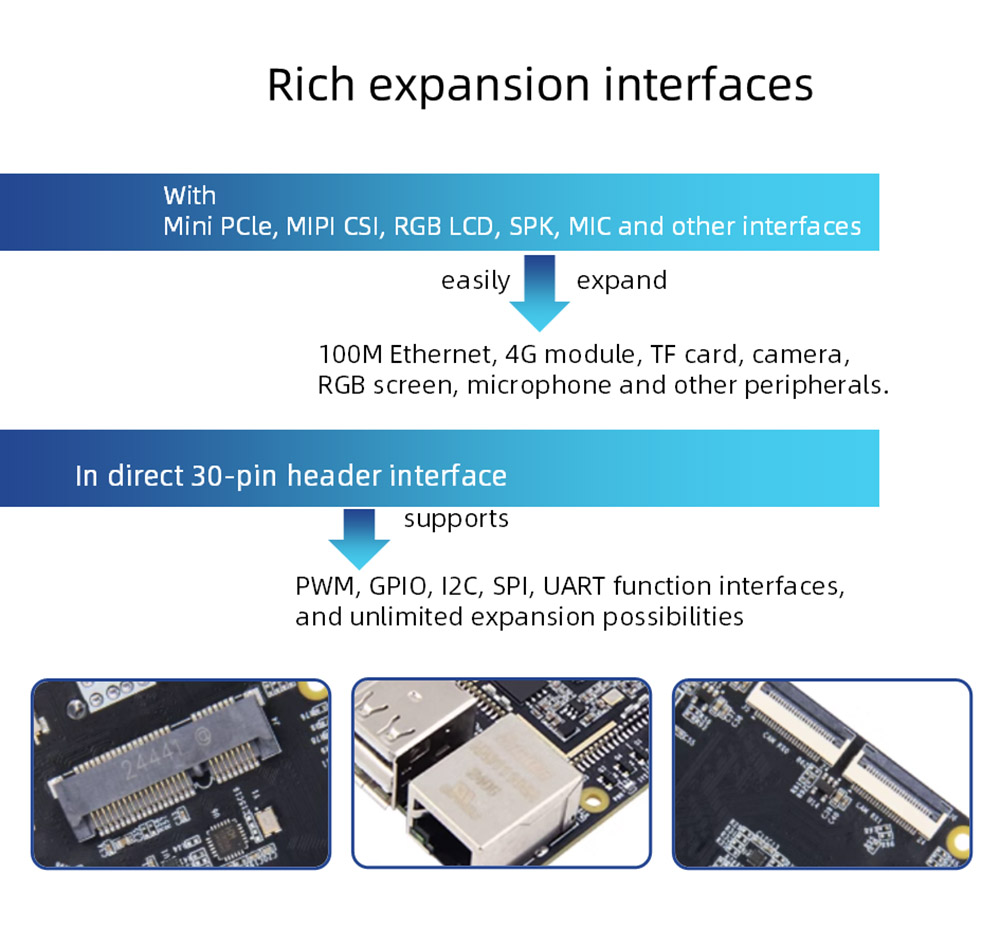

Tek bantlı WiFi6+BT5.2 kablosuz modül USB2.0 ana bilgisayar, 100m Ethernet, TF kart sahibi, MIPI kamera, mikrofon, SPK, 30pin yapılandırılabilir pimler, destek GPIO, SPI, I2C, UART, PWM işlevleri ile ana çip olarak Rockchip RV1106 kullanın.

Yerleşik bağımsız NPU bilgi işlem gücü 0.5t/1tops@int8'e ulaşabilir, kamera Yolo Video gerçek zamanlı tanıma, resim tanıma ve diğer işlevleri gerçekleştirebilir.

Dahili düşük gecikmeli video kodlama modülü, 5m'ye kadar@30fps H264/H265 video kodlamasını, 4m@60fps JPEG/MJPEG kodlamasını destekleyebilir ve çoklu bit hızı kontrol yöntemlerini destekleyebilir.

Kart, sadece 56*85mm, küçük ve zarif, düşük güç tüketimi ve yüksek performans boyutunda iki isteğe bağlı bellek yapılandırması sağlar ve Linux sistemini kolayca çalıştırabilir.

Buildroot sistem görüntüsü, tamamen açık kaynaklı veriler, öğretici belgeler, tam SDK sürücü geliştirme paketi, PDF şemaları ve kullanıcı kullanımını ve ikincil geliştirmeyi kolaylaştırmak için diğer kaynaklar sağlar.

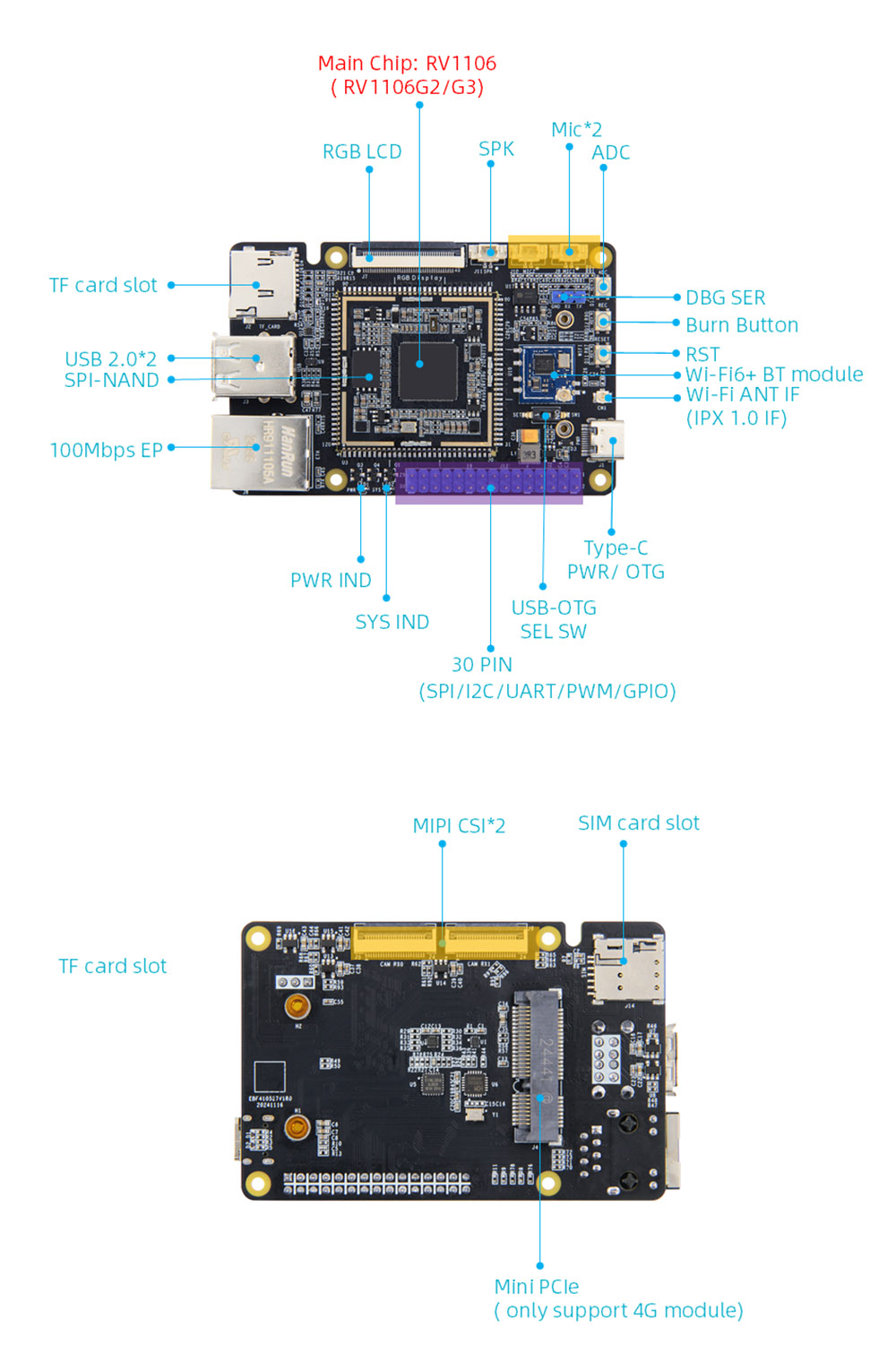

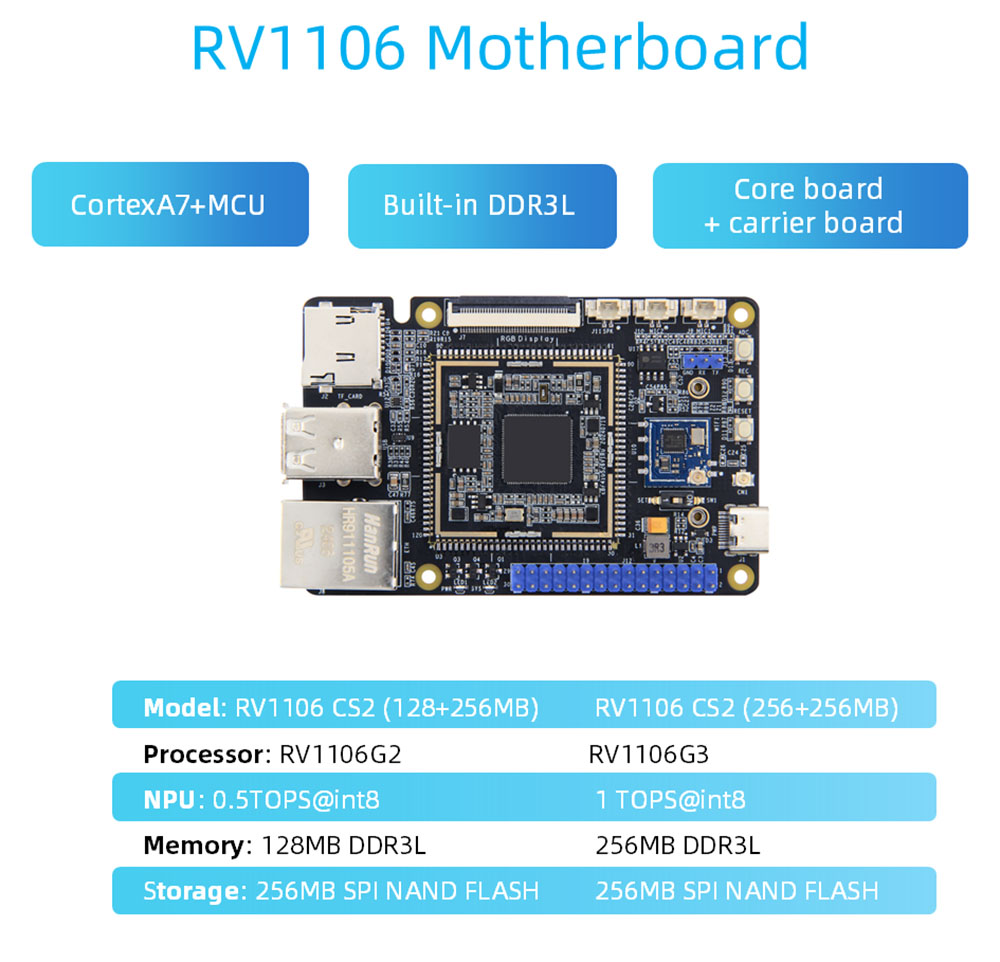

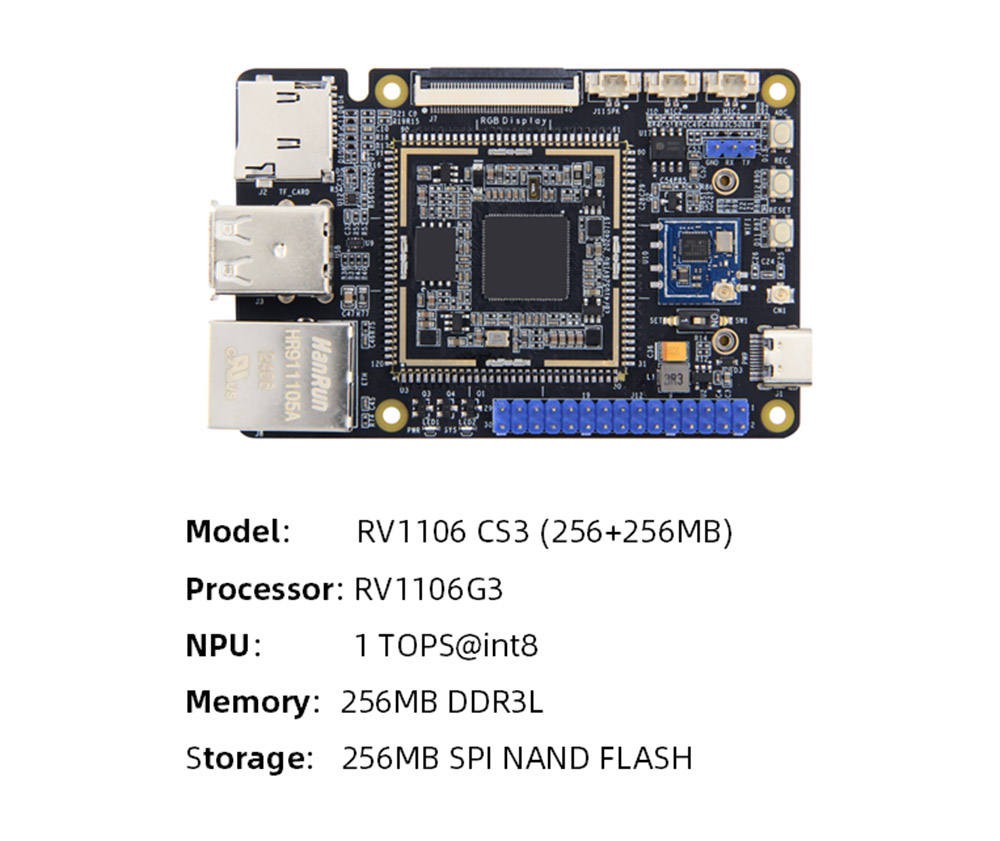

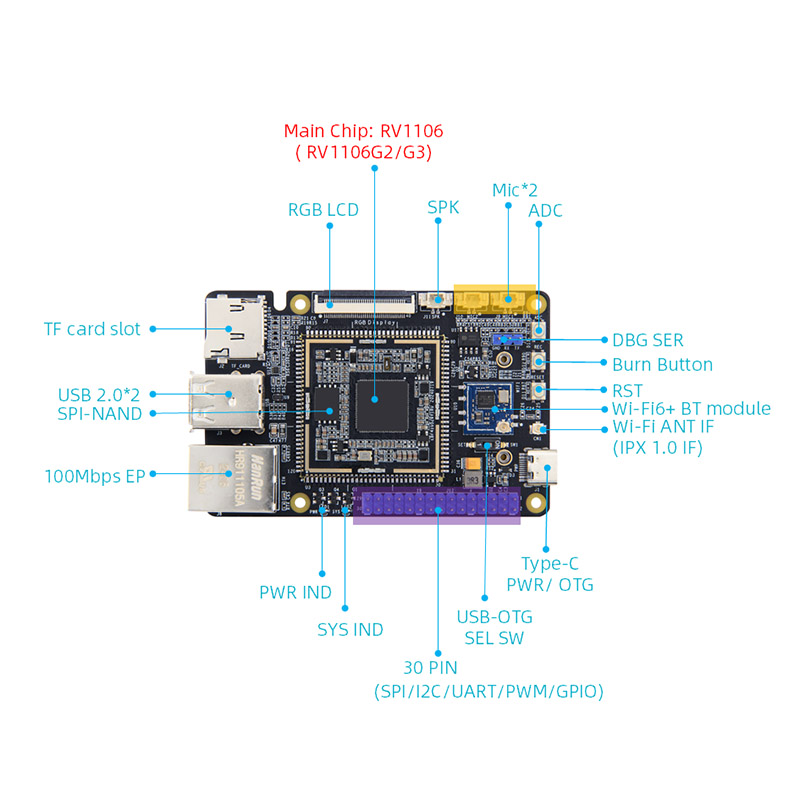

RV1106 Anakart Donanım Özellikleri

 CPU: Ana Çip: RV1106, Cortexa7+MCU

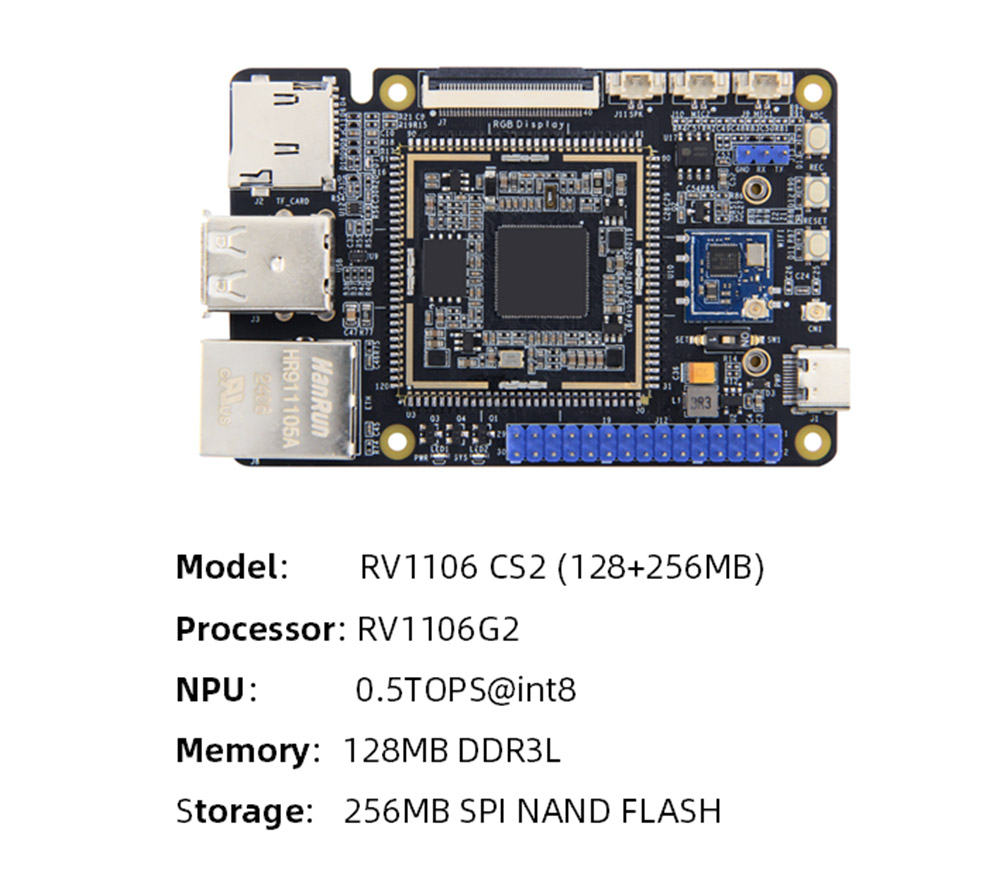

 Bellek: Gömülü DDR3L, İsteğe Bağlı RV1106G2: 128MB/RV1106G3: 256MB

 Depolama: SPI-NAND Flaş, Kapasite: 256MB

 AI bilgi işlem gücü: rv1106g2: 0.5tops@int8.rv1106g3: 1tops@int8

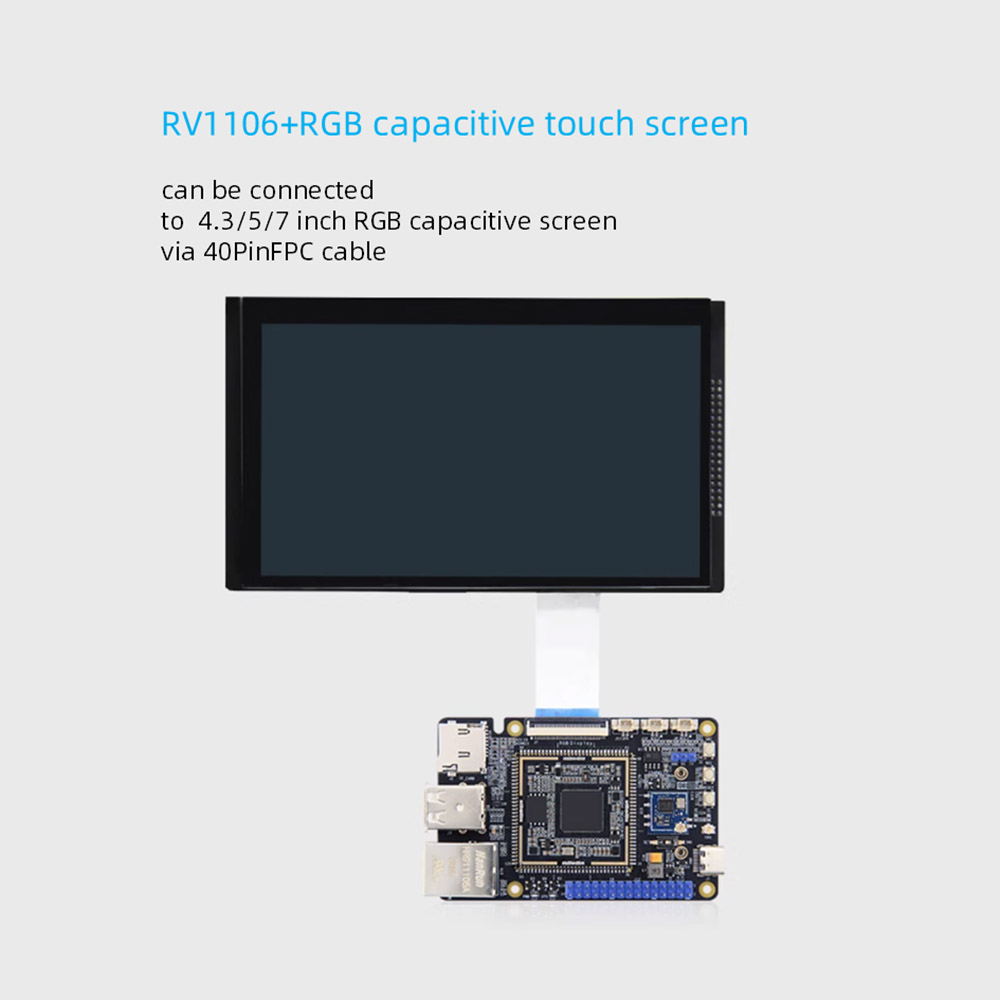

 Ekran: 40pin FPC arayüzü 0.5mm aralık, 18bit RGB arayüz zamanlaması, 4.3/5/7 inç RGB arayüzü kapasitif ekranımıza doğrudan bağlanabilir.

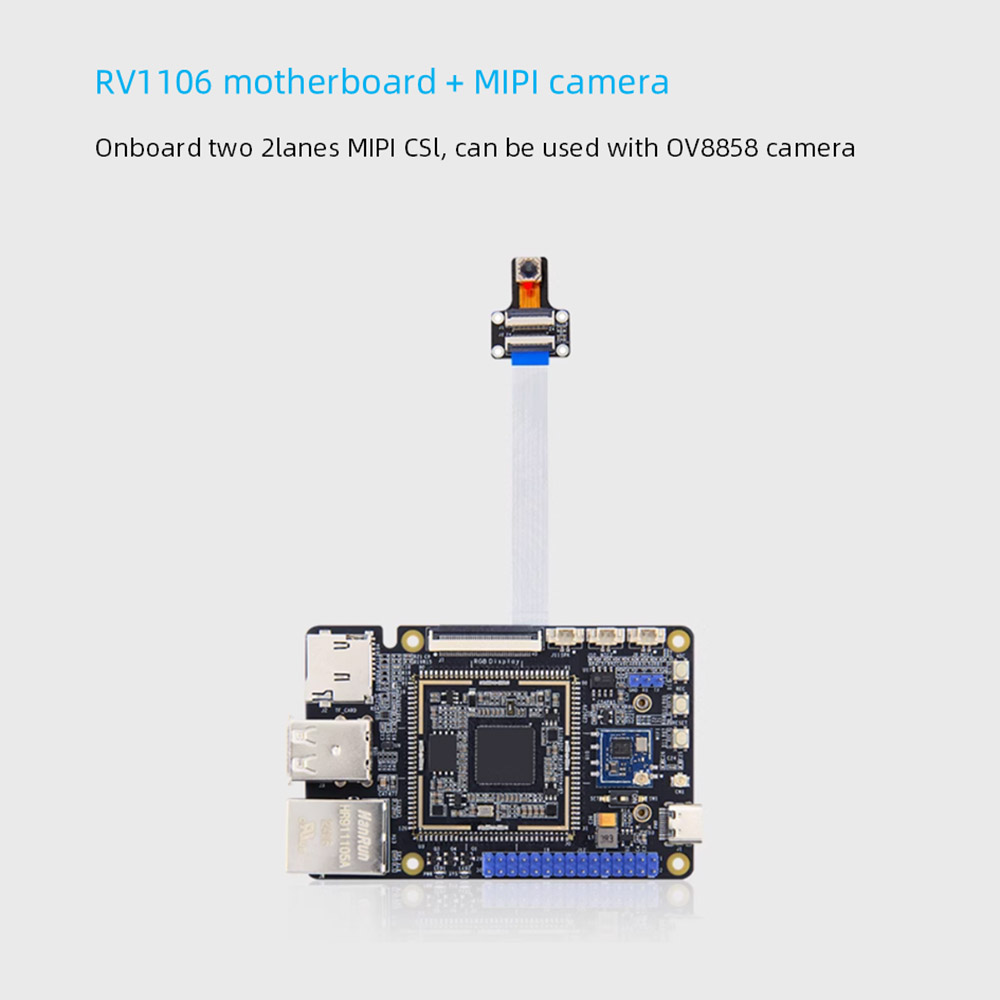

 Kamera: İki 2Lanes MIPICSI girişi, tek kanal 5m'ye kadar@30 fps girişini destekler, çift kanal 1080p@30fps eşzamanlı girişi destekler

 Güç Arabirimi: 5V@1A DC girişi, Type-C Arayüz, görüntüleri yakmak için de kullanılabilir

 Ethernet: 100m Ethernet bağlantı noktası*1, 10/100Mbps veri iletim hızını destekler

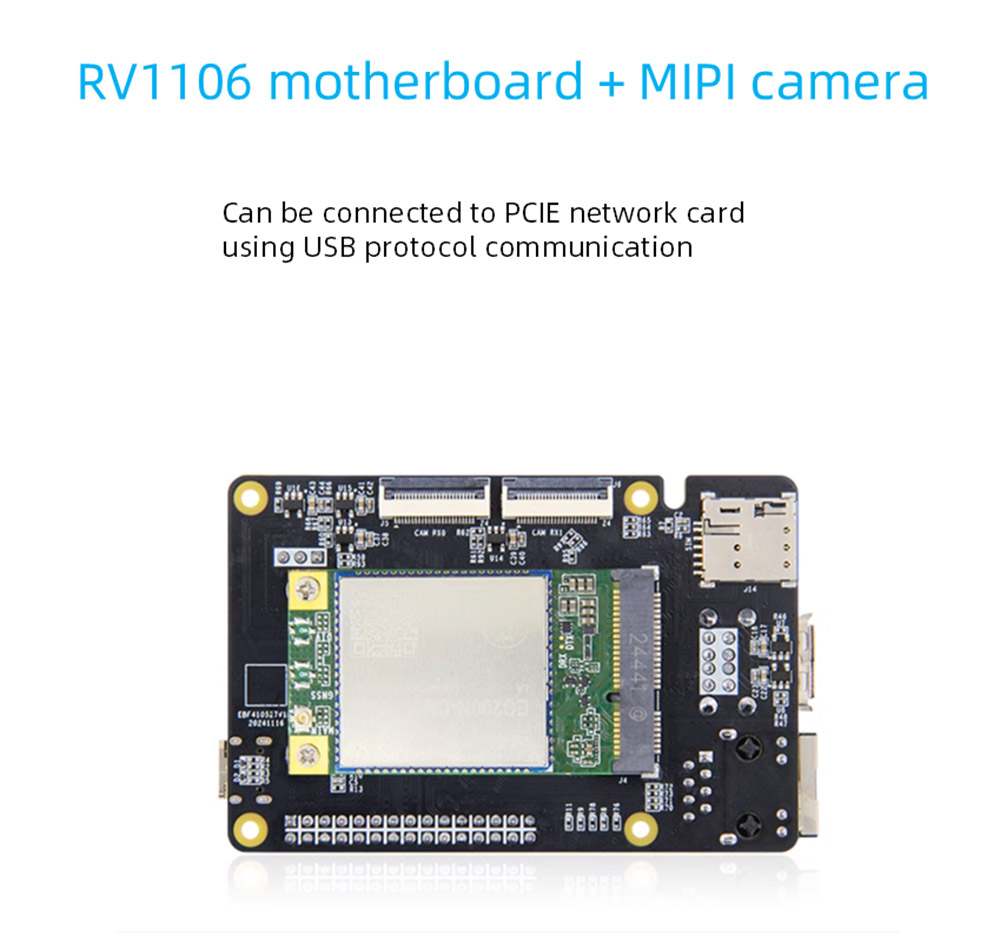

 PCLE Arayüzü: Mini-PCLE Arayüzü*1, USB Protokol İletişimi kullanarak PCIE Network Kartını Bağlayabilir

 SIM Kart: SIM Kart Tutucu*1, SIM kart fonksiyonunun 4G modülüyle kullanılması gerekiyor

 TF kart sahibi: SD2.0 arayüzü, 512GB'a kadar destekleyen TF kart önyükleme sistemini destekler

 USB2.0: USB Ana Bilgisayar Tip A Arabirimi*2

 USB-OTG: Ana Bilgisayar Type-A Type-A'ya geçtiğinde, C Tipi olarak değiştirildiğinde aygıt

 Seçim anahtarı

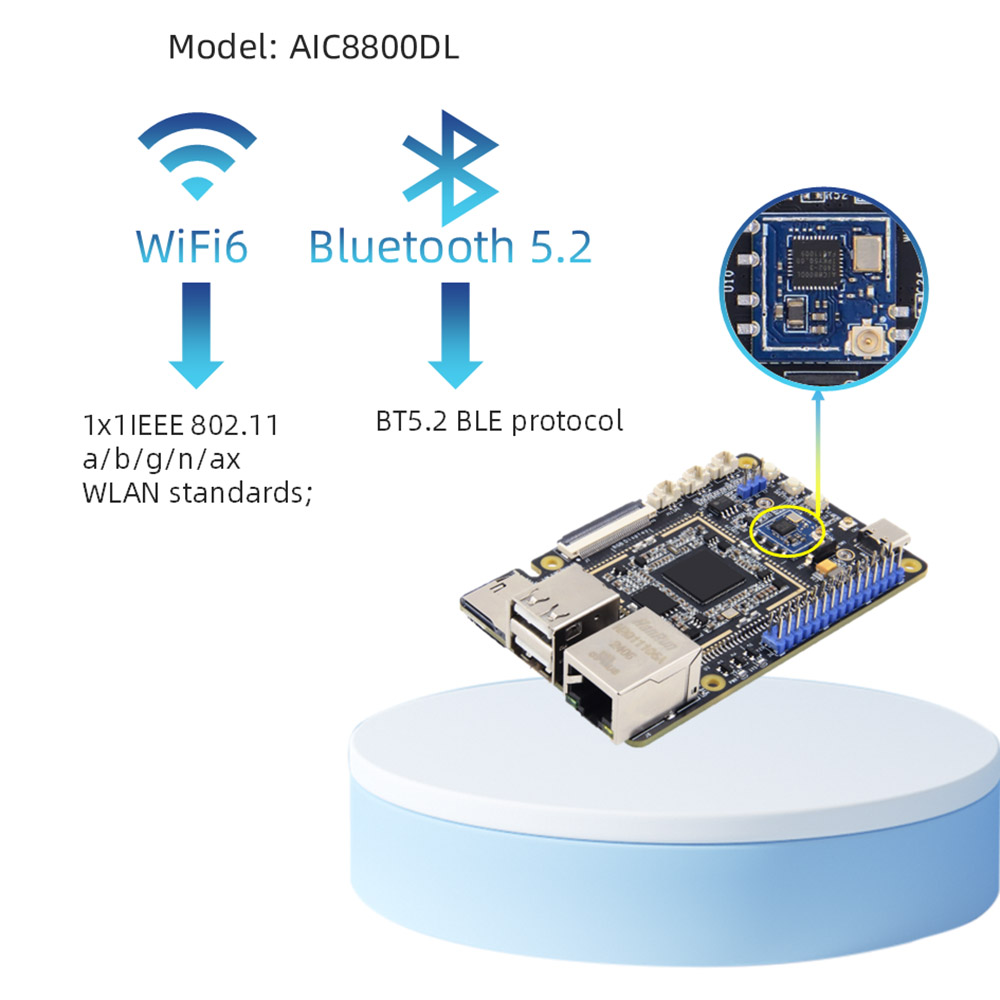

 WiFi+Bluetooth: Yerleşik Destek 2.4GWIFI6+BT5.2 BLE, Model: AIC8800DL30

 IO arayüzü: pin2.54 pin arayüzü, GPIO, SPI, I2C, UART, PWM işlevini destekler

 Hata Ayıkla Seri bağlantı noktası: Varsayılan parametre 115200-8-n-1

 Ses: Mikrofon Arayüzü*2, çift kanallı mikrofon girişi; Hoparlör Arayüzü*1, tek kanallı SPK oynatma (sol kanal)

 Düğmeler: Sıfırlama düğmesini*1; Yanma düğmesi*1; ADC düğmesi*1

 LED: güç göstergesi*1; Sistem Göstergesi*1

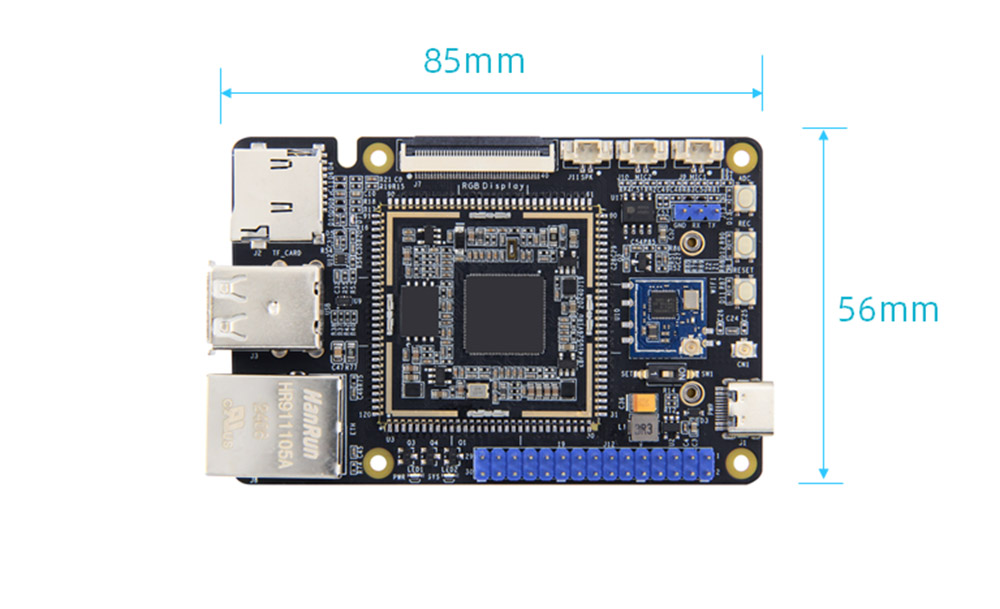

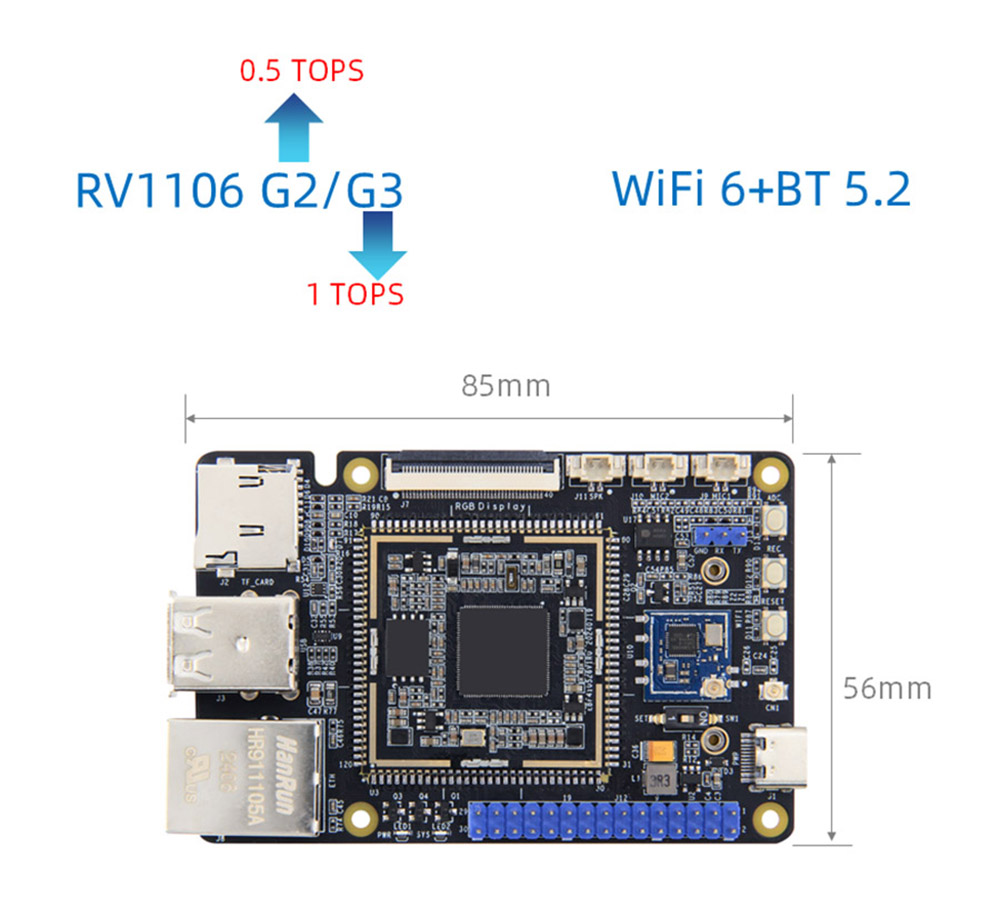

 Boyut: 56*85mm

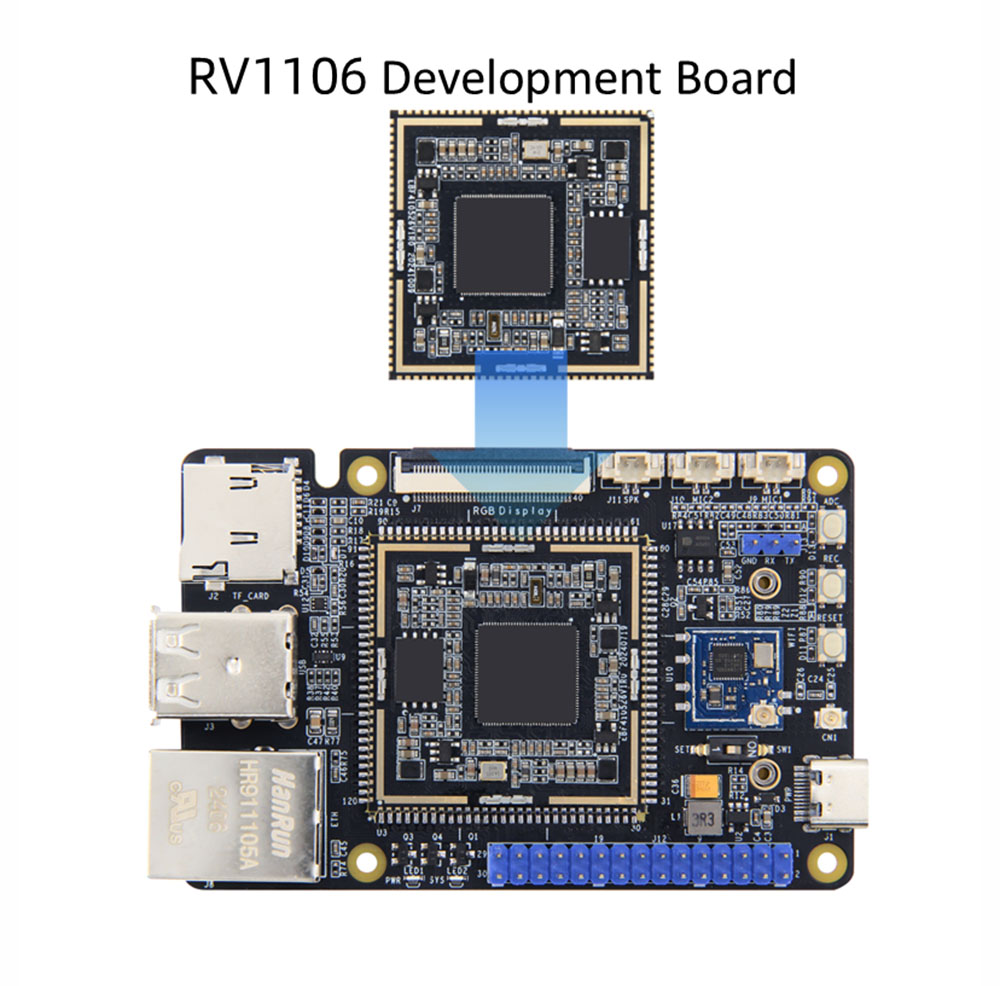

Eşleşen Çekirdek tahtası mevcuttur

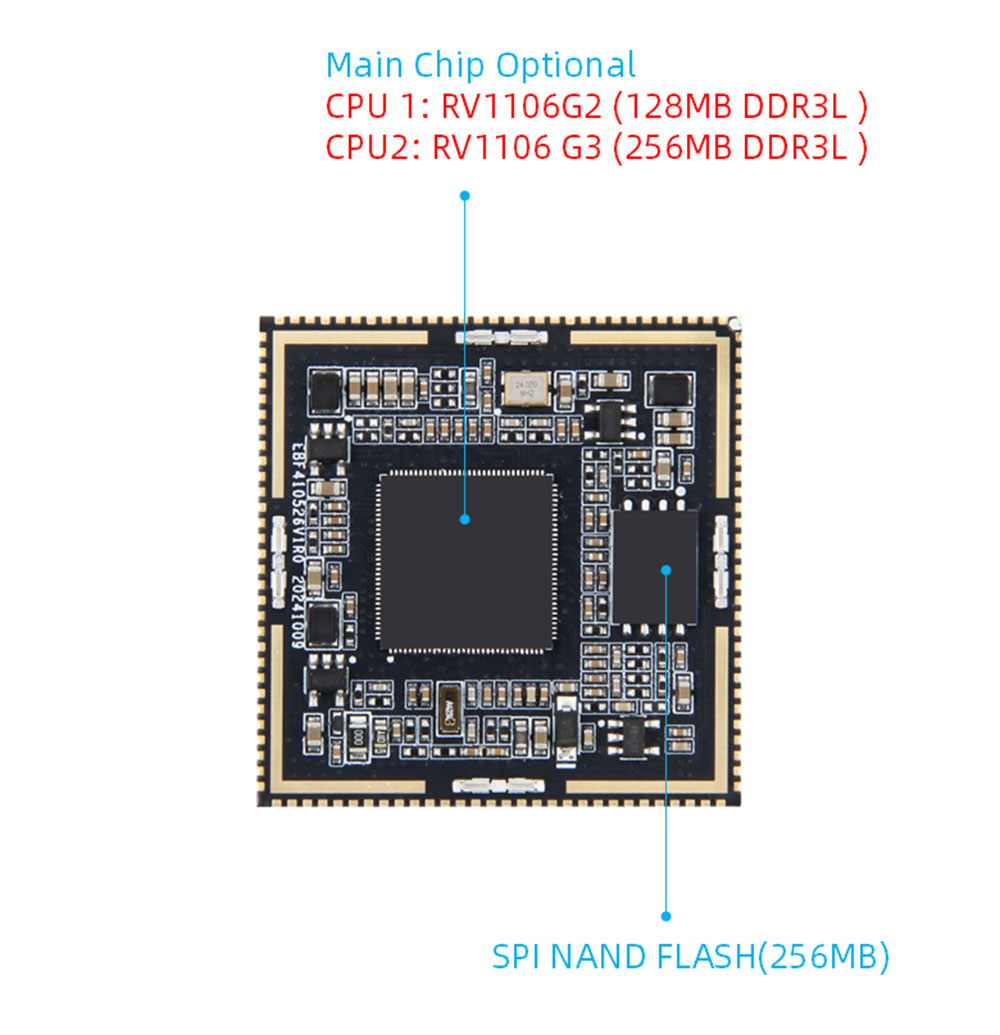

Çekirdek kartı donanım yapılandırması

 CPU: Ana Çip: RV1106, Cortexa7+MCU

 Bellek: Gömülü DDR3L, İsteğe Bağlı RV1106G2: 128MB/RV1106G3: 256MB

 Depolama: 256MB spinand flaşı

 AI bilgi işlem gücü: rv1106g2: 0.5tops@int8, rv1106g3: 1tops@int8

 Arayüz: Spinand flaşı hariç, 1 NPOR sıfırlama pimi ve 3 USB özel pimleri dahil 84 GPIO dahil olmak üzere 10'u tamamen yönetilir

 PCB: 4 katman, daldırma altın tasarımı

 Boyut: 35*35mm

Sinyal pimleri

 Ağ bağlantı noktası: 1 100m Ethernet

 Seri bağlantı noktası: 6

 i²c: 5

 SPI: 2

 ADC: 1

 PWM: 12

 i2s: 1

 USB: 1

 Kamera: 2

 JTAG: 1

 LCD: 1

RV1106 Tahta Ayrıntıları
