Allwinner H618 Çekirdek Kurulu

● Bu A1 damga deliği çekirdek kartı (TP-A1CS) Allwinner H618'i ana çip olarak kullanır, 64 bit dört çekirdekli Cortex-a53 işlemci, ana frekans 1.5GHz, entegre Mali-G31GPU, zengin ses ve video arayüzleri, TV kutularında, akıllı ekranlarda ve diğer alanlarda yaygın olarak kullanılabilir.

● Çoklu video formatlarının kodlanmasını ve kodunu çözmeyi destekler, 8K@24FPS H.265 kod çözme ve 4K@25fps H.264 kodlamaya kadar destekler ve 4K@60FPS HDMI ekran çıkışına kadar destekler.

● İki bellek ve depolama seçeneği sağlar, bellek LPDDR4 İsteğe bağlı 2GB/4GB, depolama EMMC 3 Seçenekleri 8GB/32GB.

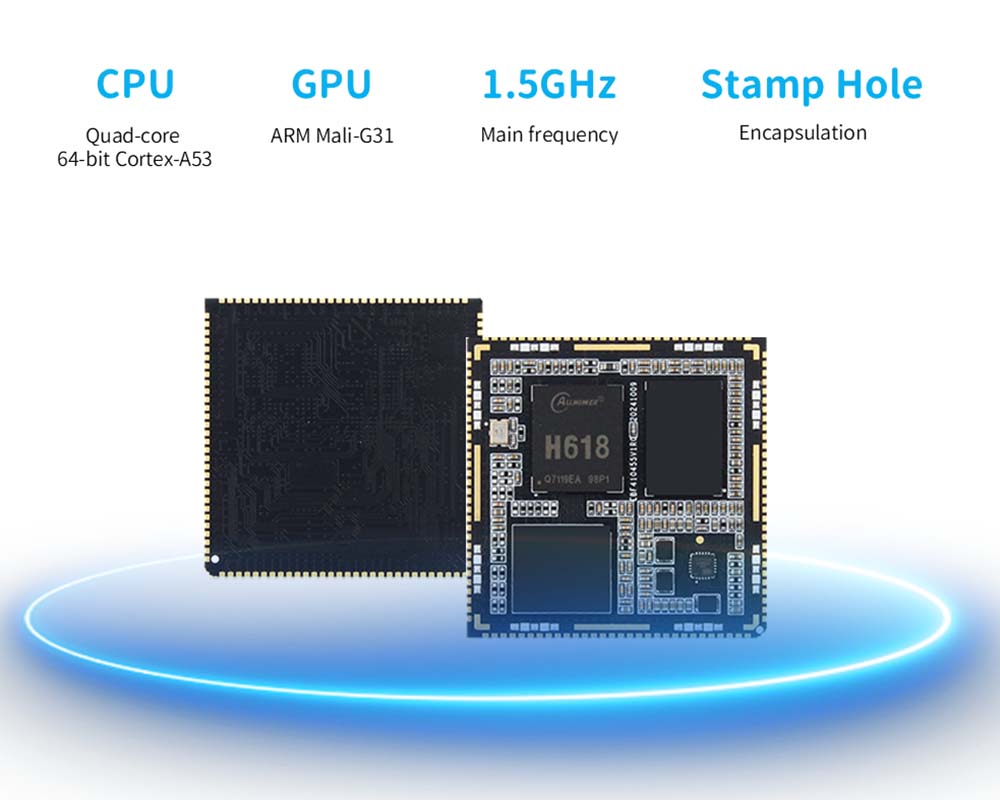

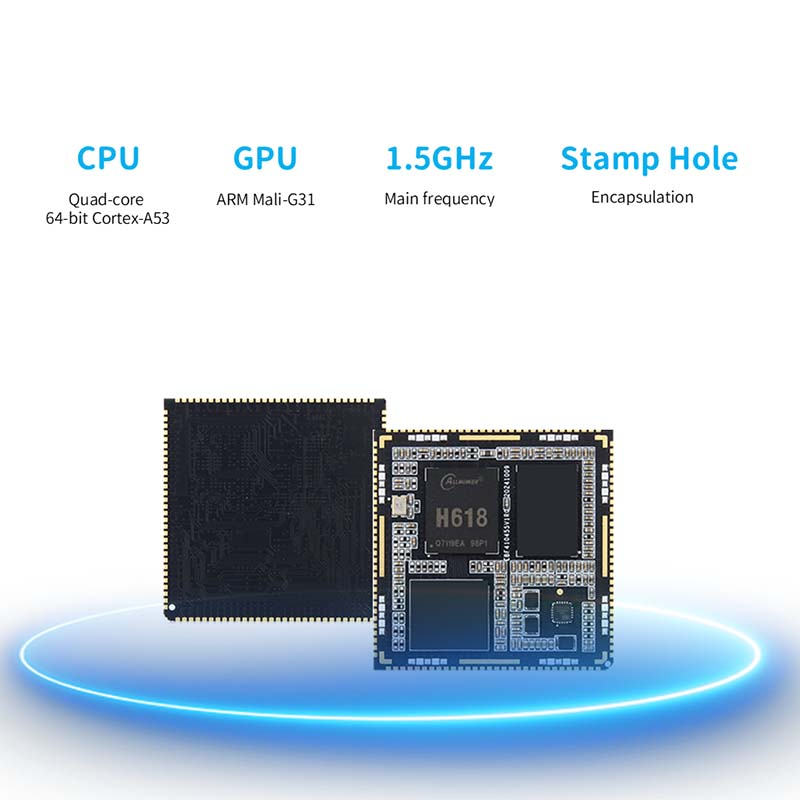

● Damga deliği arayüz tasarımını benimseyerek, tahta sadece 40*40 mm boyuttadır, küçük ve zarif, 6 kat siyah daldırma altın ile. DDR, EMMC Bus, LRADC, I0 tamamen çıktı

● Periferik arayüz zengindir ve çekirdek kartı, damga deliği bağlantısı aracılığıyla USB OTG/HOSG, I2CSPI, PWM, I2S, HDMI, UART ve diğer arayüzleri ortaya çıkarır.

● Resmi olarak ana akım Android TV, Debain, Ubuntu işletim sistemi görüntülerini destekler ve 6'dan fazla farklı uygulama ortamına uygulanabilir.

● Eşleşen Wildfire Luban Cat A110 Whole Board, öğreticiler ve SDK sürücü geliştirme kitleri sağlar ve bilgiler tamamen açık kaynaktır, bu da kullanıcıların kullanması ve ikincil gelişim için uygundur.

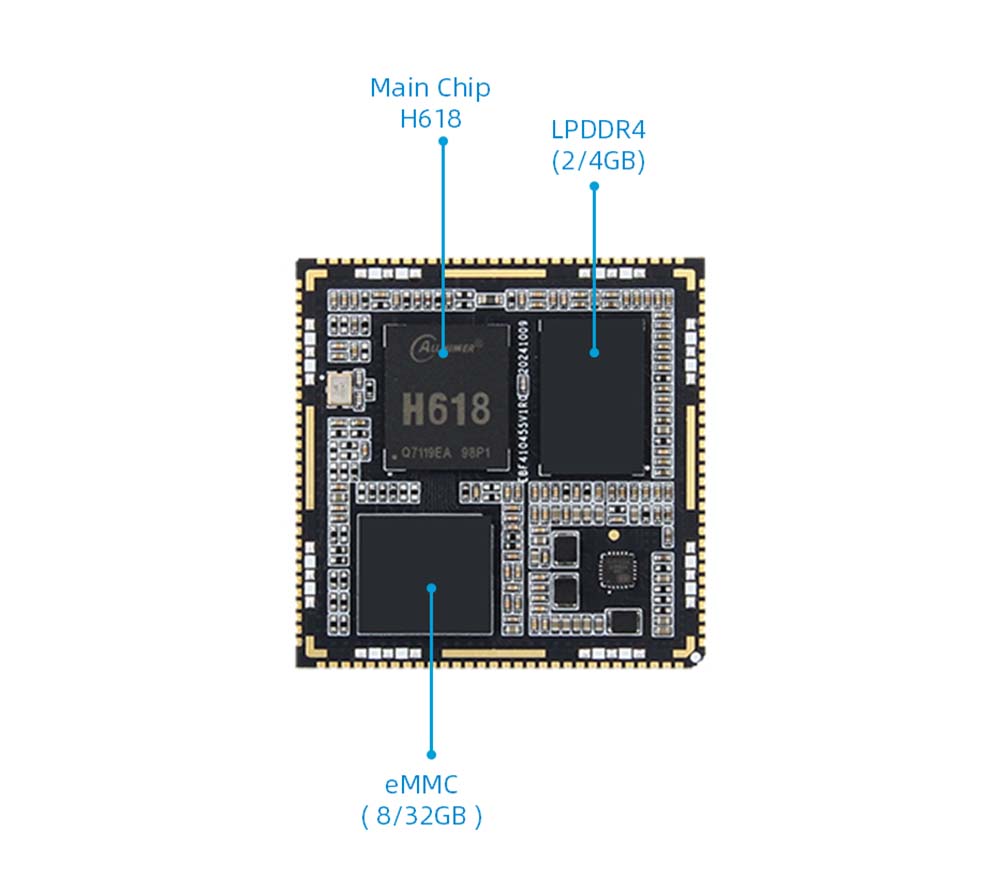

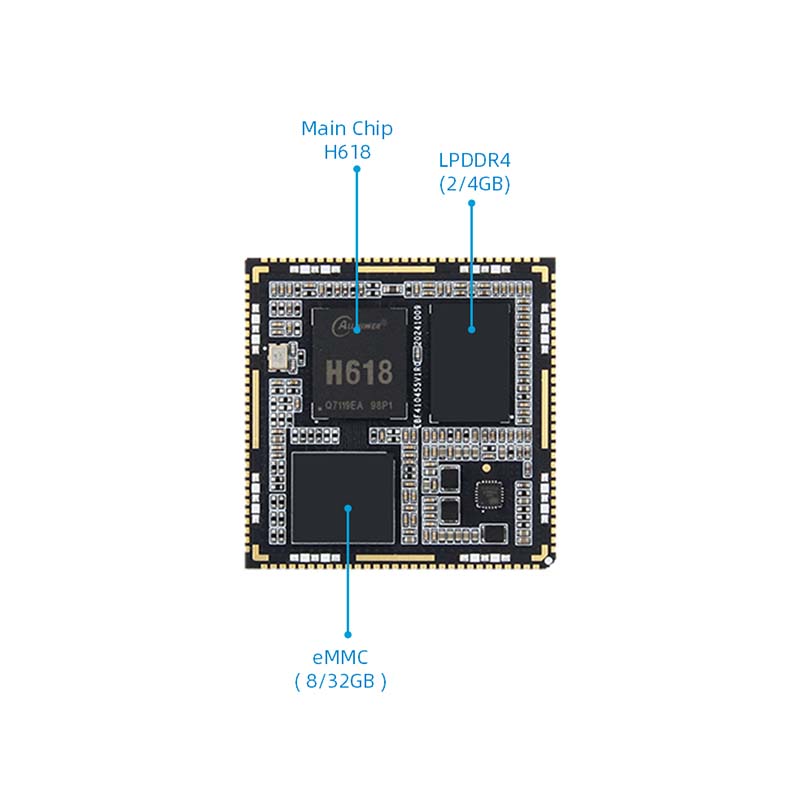

H618 Çekirdek kartı parametreleri

● Ana çip: Allwinner H618

● CPU: 4 çekirdekli 64 bit Cortex-A53

● COPP: ARM Malizo-G31

● Bellek: yerleşik LPDDR4, 2/4GB

● Depolama: EMMC, 8/32GB, EMMC önyükleme sistemini destekler

● Arayüz: DDR, EMMC BUS, LRADC, GPI088 dahil olmak üzere, 8 USB özel, 1 AP sıfırlama sıfırlama pimi, 1 bluetooth etkinleştirme, 1 WiFi Enable, 1 Fel Düğmesi dahil 10 tam olası satış

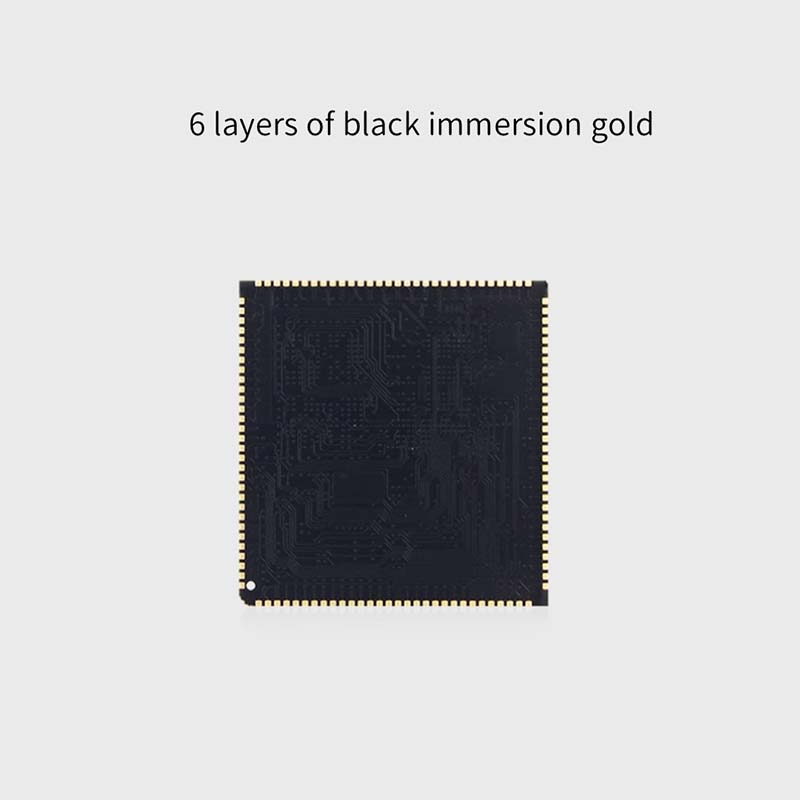

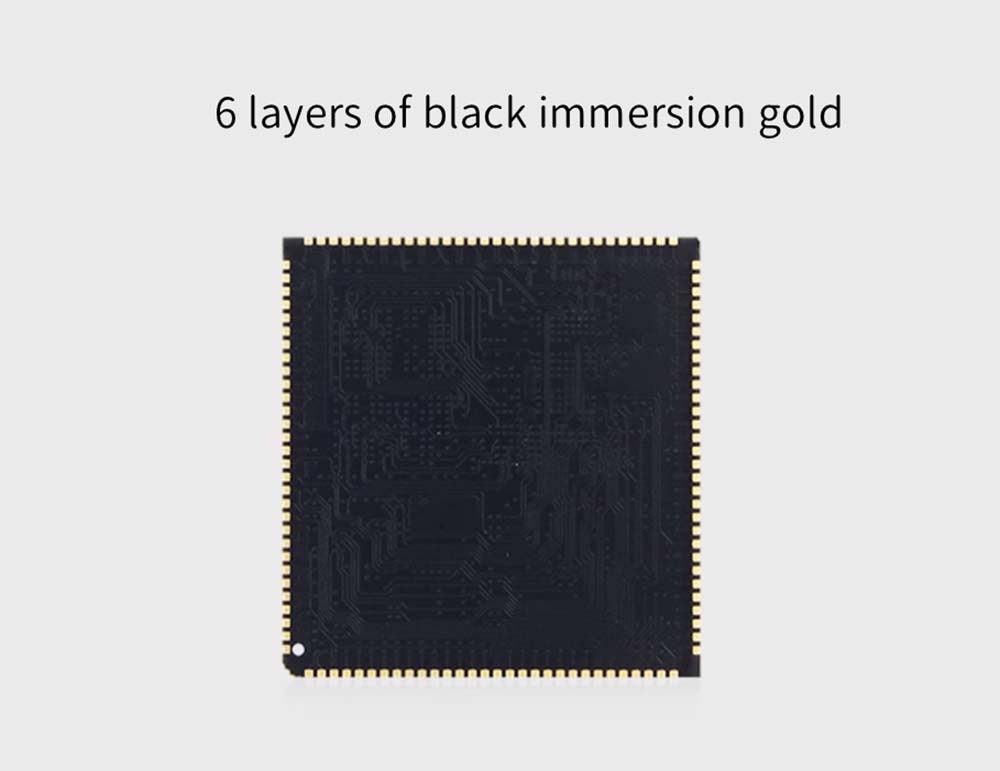

● PCB: 6 katman, daldırma altın tasarımı

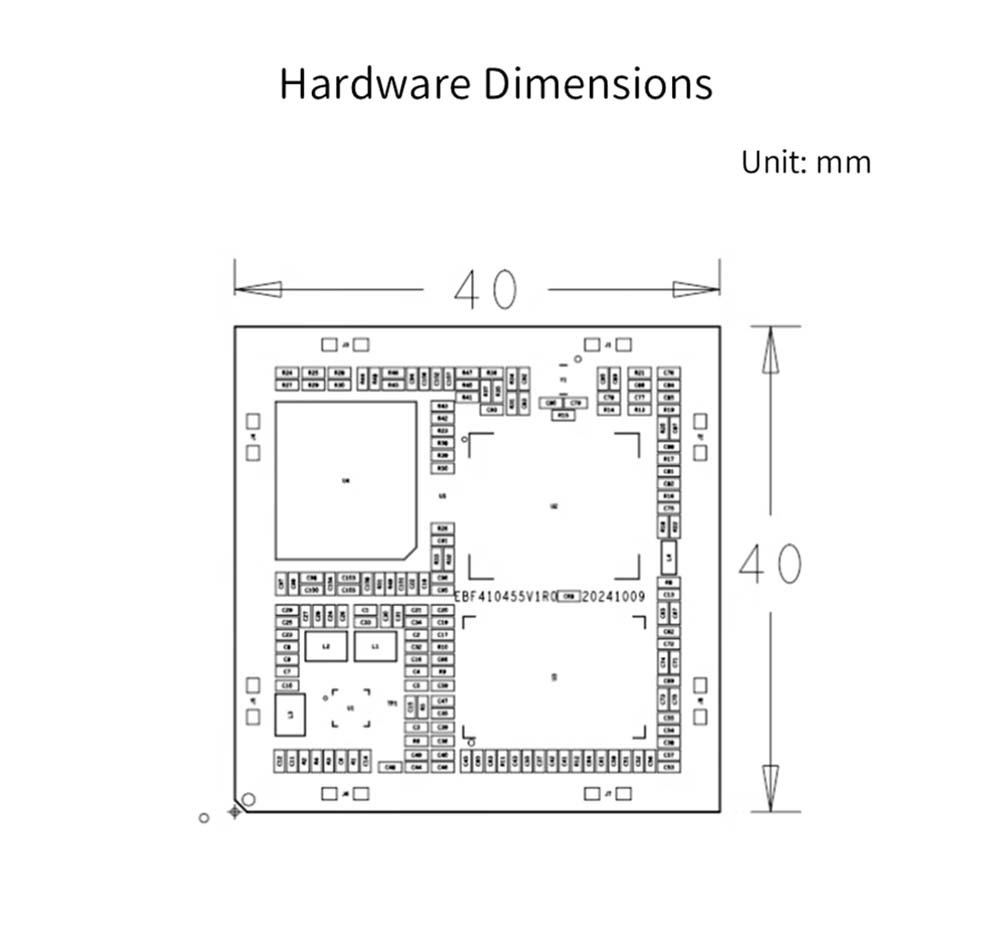

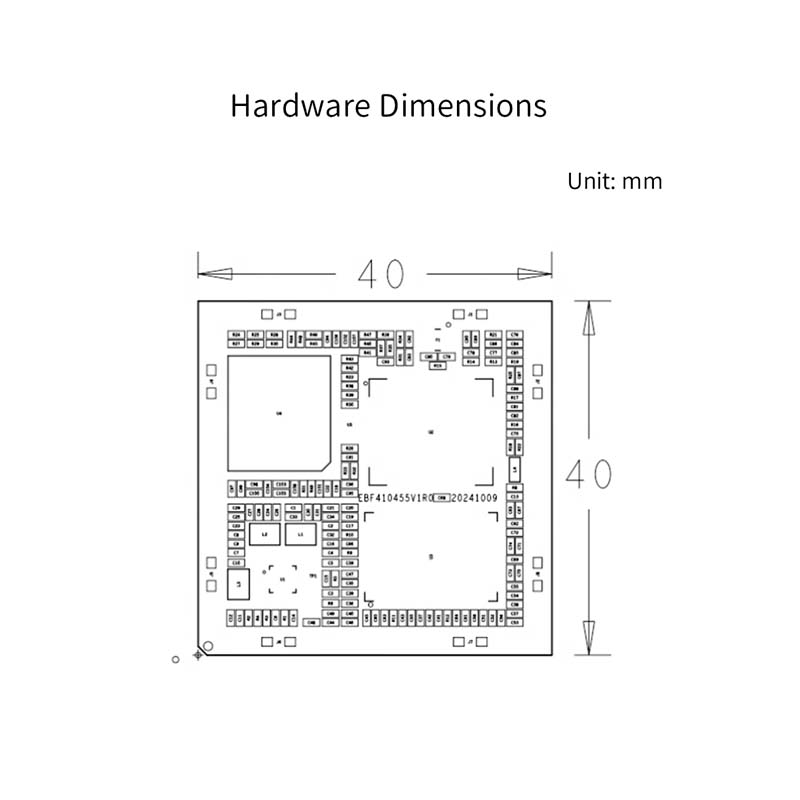

● Boyut: 40*40mm

Sinyal arayüzü

● Ağ bağlantı noktası: 1 Gigabit Ethernet

● JTAG: 1

● Ses: 1, sol ve sağ kanallar

● Seri bağlantı noktası: 6

● 12c: 5

● SPI: 2

● PWM: 4

● 12s: 3

● USB OTG: 1

● USB ana bilgisayar: 3

● HDMI: 1

● SD: 1

Eşleşen süpürgelik mevcuttur

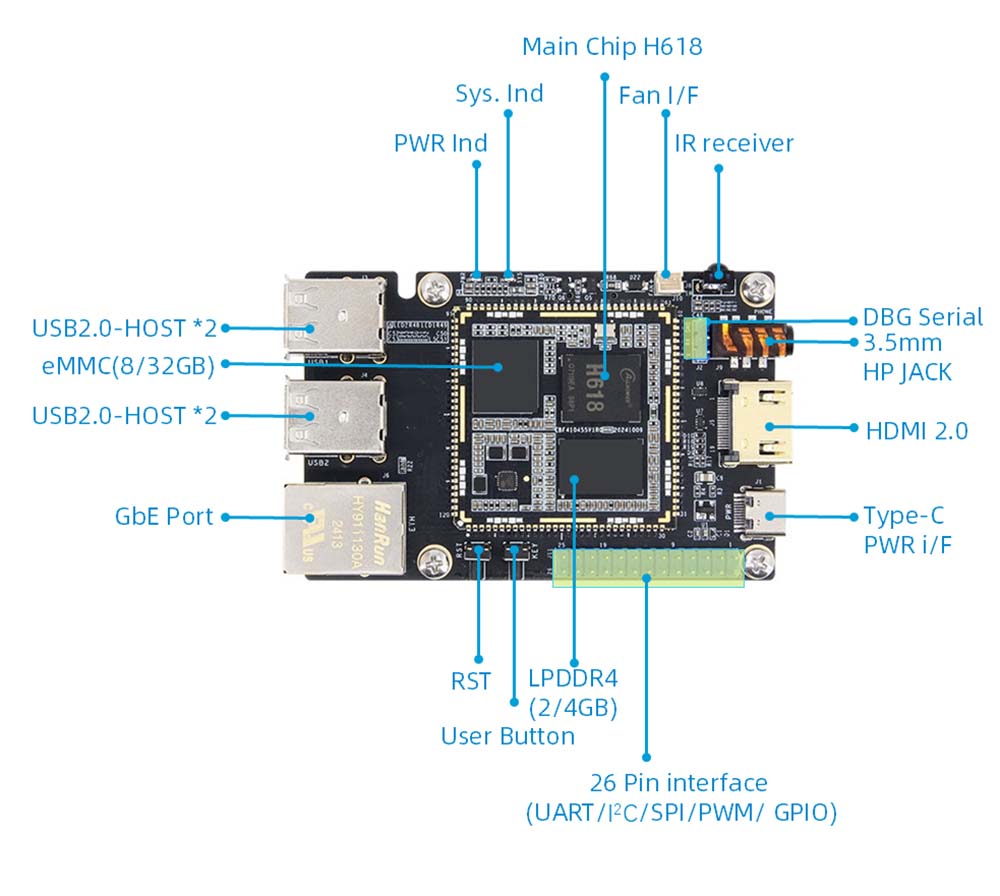

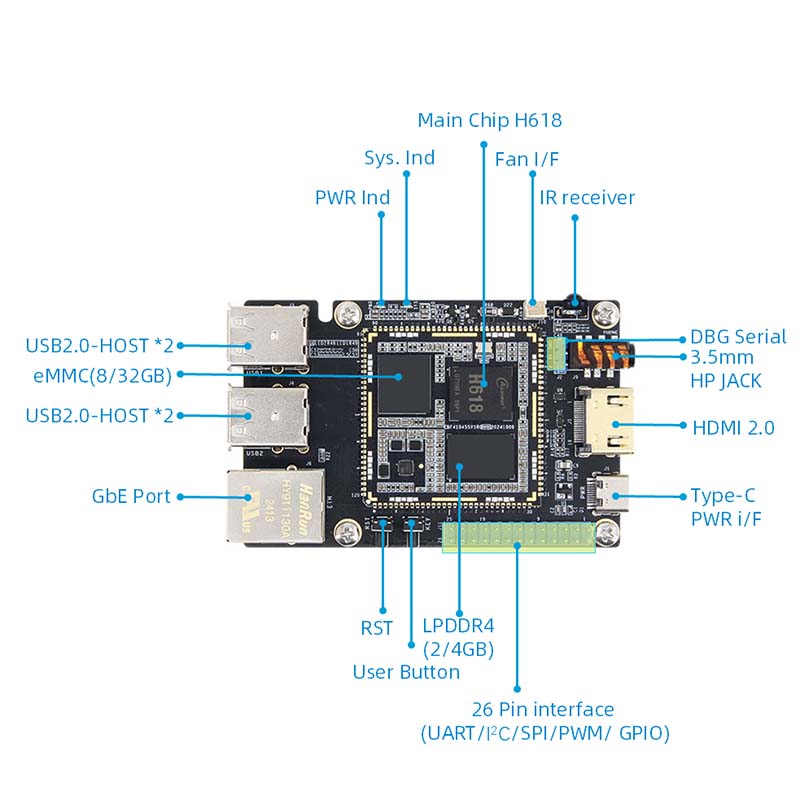

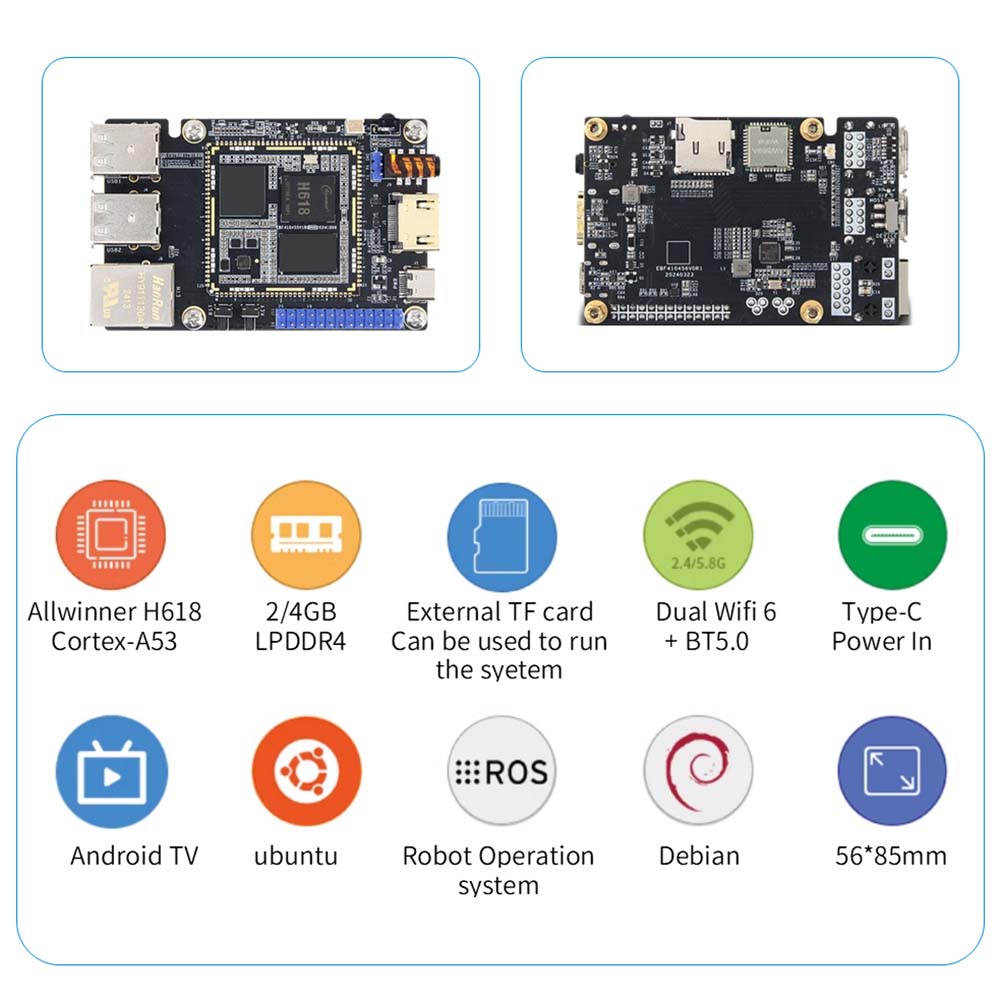

H618 Anakart Donanım Parametreleri

1. CPU: Ana Çip: Allwinner H618, 4 çekirdekli 64 bit Cortex-A53

2. Guu: MM G31 MP2

3. Bellek: yerleşik LPDDR4, 2/4GB

4. Depolama: EMMC, 8/32GB, EMMC önyükleme sistemini destekler

5. Güç Arabirimi: 5V@3A DC girişi, C Tipi arayüz, görüntüleri yakmak için de kullanılabilir

6. Y Ethernet: 10/100/1000m uyarlanabilir Ethernet bağlantı noktası

7. USB2.0: USB Ana Bilgisayar Tip A Arabirimi*4

8. USB-OTG Seçim Anahtarı: Ana Bilgisayar Type-A Type-A'ya geçtiğinde, C Tipi olarak değiştirildiğinde cihaz

9. HDMI: HDMI2.0 ekran arayüzü*1, 1920x1080@60fps Linux sistemi altında ve 4096x2160@60fps Android TV sistemi altında destekliyor

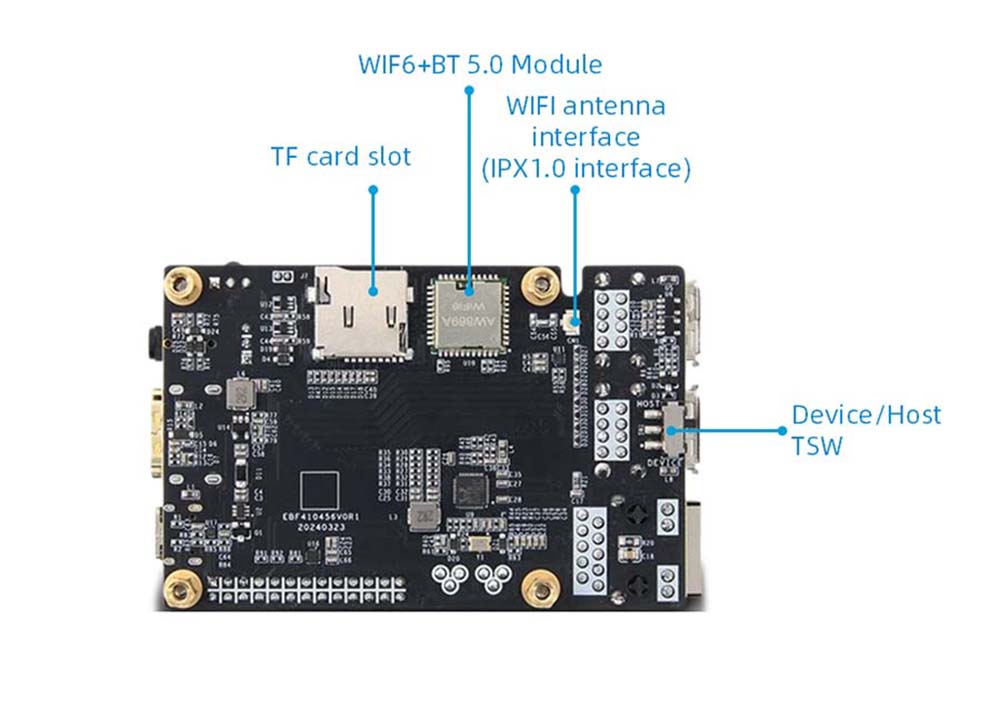

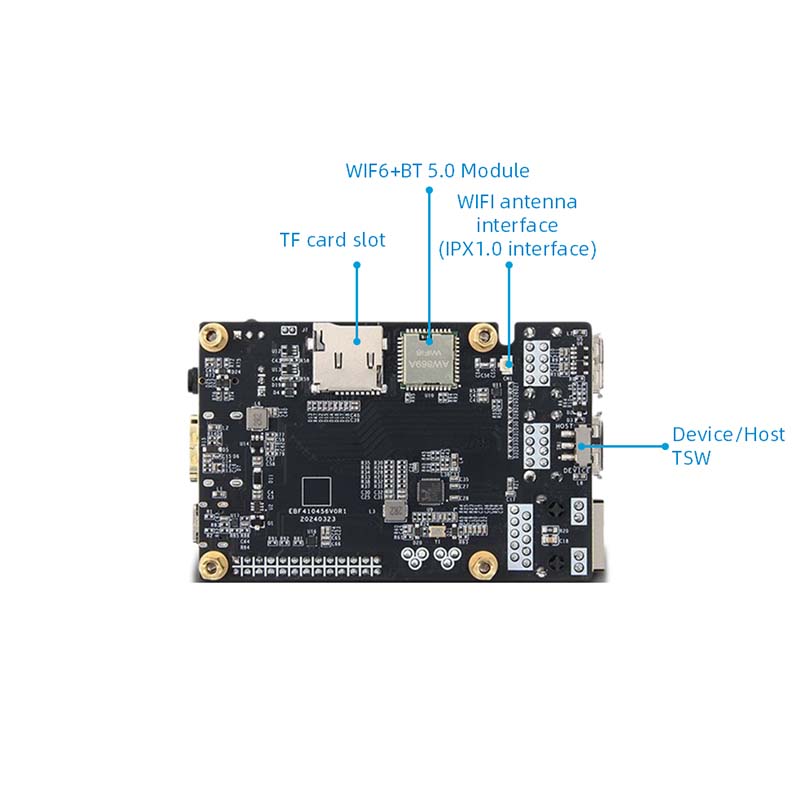

10. WiFi+Bluetooth: Yerleşik Destek 2.4G/5.8G çift bantlı WiFi6+BLE5.0, Model: AW869A

11. TF kart sahibi: SD3.0 arayüzü, 512GB'a kadar destekliyor, TF kart önyükleme sistemini destekliyor

12. I0 Arayüz: 26 Pin 2.54 Pin Arayüzü, GPIO, SPI, I2C, UART, PWM Fonksiyonlarını Destekler

13. Hata Ayıkla Seri bağlantı noktası: Varsayılan parametre 115200-8-n-1

14. Ses: 3.5mm kulaklık arayüzü*1;

15. Düğme: Sıfırla Düğme*1, Kullanıcı Düğmesi*1

16. LED: güç göstergesi*1; Sistem Göstergesi "1

17. Kızılötesi Alıcı: Kızılötesi Uzaktan Kumanda Fonksiyonu Destek

18. Fan Arayüzü: Isı dağılımı için 5V fanının kurulumunu destekleyin

19. Boyut: 56*85mm
