Çin TC-RV1126 Damga Deliği Üreticileri ve Tedarikçiler için AI Çekirdek Kartı

Ürün Açıklaması

Rockchip RV1126 AI Çekirdek Kartı

1.TC-RV1126 Damga Deliği Girişi için AI Çekirdek Kartı
TC-RV1126 AI Core Board, mükemmel çip üreticisi Rockchip'in 14nm dört çekirdekli 32-bit A7 düşük güçlü AI görüntü işlemcisi RV1126'yı benimser. NEO ve FPU'yu entegre eder. Ana frekans, FastBoot hızlı başlatmayı gerçekleştirebilen ve TrustZone'u destekleyen 1.5 GHz'e kadardır. Teknoloji ve çoklu şifreleme motorları.

RV1126, yerleşik bir 2.0Tops sinir ağı işlemcisi NPU'suna, eksiksiz araçlara ve destekleyici AI algoritmalarına sahiptir ve Tensorflow, PyTorch, Caffe, MxNet, DarkNet ve ONN'nin doğrudan dönüştürülmesini ve dağıtımını destekler.

Yerleşik Video CODEC video codec bileşeni, 4K H.264/H.265@30FPS ve düşük bit hızı, düşük gecikmeli kodlama ve algısal kodlama ihtiyaçlarını karşılayabilen çok kanallı video codec bileşenini destekler; RV1126, çok seviyeli gürültü azaltma, 3 kare HDR ve diğer teknolojilere sahiptir.

Çekirdek levha daldırma altın teknolojisini benimser, boyut sadece 48mm * 48mm'dir; I2C, SPI, UART, ADC, PWM, GPIO, USB2.0, SDIO, I2S, MIPI-DSI, MIPI-CSI, CIF, SDMMC, PHY ve uygulamayı karşılayabilen diğer zengin arayüzler ile 172 pin çıkışı sağlar. daha fazla senaryonun gereksinimleri.
Buildroot+QT işletim sistemini destekler, sistem daha az kaynak kullanır, hızlı başlar, kararlı ve güvenilir şekilde çalışır.

Thinkcore'un açık kaynak platformu çekirdek kartları ve geliştirme kartları.thinkcore'un Rockchip socs'a dayalı donanım ve yazılım özelleştirme hizmetleri çözümlerinden oluşan eksiksiz paketi, en erken geliştirme aşamalarından başarılı seri üretime kadar müşterinin tasarım sürecini destekler.

Pano Tasarım Hizmetleri
Müşterilerin gereksinimlerine göre uyarlanmış bir taşıyıcı kart oluşturma
Maliyeti azaltmak ve ayak izini azaltmak ve geliştirme döngüsünü kısaltmak için SoM'mizin son kullanıcının donanımına entegrasyonu

Yazılım Geliştirme Hizmetleri
- Firmware, Aygıt Sürücüleri, BSP, Ara Yazılım
- Farklı geliştirme ortamlarına taşıma
- Hedef platforma entegrasyon

İmalat Hizmetleri
- Bileşenlerin satın alınması
- Üretim miktarı oluşur
- Özel etiketleme
- Komple anahtar teslim çözümler

Gömülü Ar-Ge
teknoloji
– Düşük seviyeli işletim sistemi: Android ve Linux, Geniatech donanımını ortaya çıkarmak için
– Sürücü taşıma: Özelleştirilmiş donanım için, işletim sistemi düzeyinde çalışan donanımın oluşturulması
– Güvenlik ve özgün araç: Donanımın doğru şekilde çalıştığından emin olmak için

RV1126	RV1109
·Dört çekirdekli ARM Cortex-A7 ve RISC-V MCU	Çift çekirdekli ARM Cortex-A7 ve RISC-V MCU
·250ms Hızlı Başlangıç	250ms Hızlı Başlangıç
·2.0Üst NPU	1.2Üst NPU
·3F HDR ile 14M ISP	3F HDR ile 5M ISP
·Aynı anda 3 kamera girişini destekleyin	Aynı anda 3 kamera girişini destekleyin
·4K H.264/H.265 video kodlama ve kod çözme	5M H.264/H.265 video kodlama ve kod çözme

2.TC-RV1126 Damga Deliği Parametresi için AI Çekirdek Kartı (Spesifikasyon)

yapısal parametreler
Dış	Damga deliği formu
Çekirdek kurulu boyutu	48mm48mm1.2mm
Miktar	172 PIN
Katman	6. katman
Performans parametresi
İşlemci	Rockchip RV1126 Dört çekirdekli ARM Cortex-A7 32-bit düşük güçlü AI görüş işlemcisi, saat hızı 1.5 GHz
NPU	2.0Tops, güçlü ağ modeli uyumluluğu ile TensorFlow/MXNet/PyTorch/Caffe, vb.'yi destekler.
Veri deposu	Standart 1 GB LPDDR4, isteğe bağlı 512 MB veya 2 GB
Hafıza	Standart 8GB, 4GB/8GB/16GB/32GB emmc isteğe bağlı
Güç yönetimi	RK809-2 PMU güç yönetim birimi
Video kod çözme	4K H.264/H.265 30fps video kod çözme
video kodlama	4K H.264/H.265 30fps video kodlama
sistem	Linux
güç kaynağı	Giriş voltajı 5V, tepe akımı 3A
Donanım özellikleri
Görüntüle	MIPI-DSI arabirimini destekler, 1080P@60FPS
Ses	8 kanallı I2S (TDM/PDM), 2 kanallı I2S
Ethernet	10/100/1000Mbps Ethernet arayüzünü destekler
Kablosuz ağ	SDIO arayüzü üzerinden genişletme
web kamerası	3 kameranın eşzamanlı girişini destekler: 2 MIPI CSI (veya LVDS/alt LVDS) ve 1 DVP (BT.601/BT.656/BT.1120) 3 kare HDR ile 14 milyon ISP 2.0 desteği
Çevresel arayüz	USB2.0 OTG, USB2.0 SUNUCU Gigabit Ethernet arayüzü, SDIO 3.02 TDM/PDM ile 8 kanallı I2S, 2 kanallı I2S UART6,SPI2,I2C6,GPIO,CAN,PWM
Elektriksel özellikler
Giriş gerilimi	5V/3A
Depolama sıcaklığı	-30~80 derece -20~60 derece
Çalışma sıcaklığı	-20~60 derece

3.TC-RV1126 Damga Deliği Özelliği ve Uygulaması için AI Çekirdek Kartı
TC-RV1126 çekirdek kartı aşağıdaki özelliklere sahiptir:
Dört çekirdekli, düşük güçlü, yüksek performanslı AI görüntü işlemcisi RV1126, yerleşik NPU ve 2.0Tops bilgi işlem gücü ile donatılmıştır;

Çok seviyeli gürültü azaltma, 3 kare HDR teknolojisi ile 4K H.264/H.265@30FPS ve çok kanallı video kodlama ve kod çözme özelliklerini destekler;

Küçük boy, sadece 48mm*48mm;

Önde gelen 172 pin, zengin arayüz kaynakları;

Builidroot+QT işletim sistemini destekleyin, daha az kaynak kullanın, hızlı, kararlı ve güvenilir bir şekilde başlayın.

Çapraz derleyici araç zinciri, BSP kaynak kodu, uygulama geliştirme ortamı, geliştirme belgeleri, örnekler, yüz tanıma algoritmaları ve diğer kaynakları içeren eksiksiz bir SDK, kullanıcıların daha fazla özelleştirme yapması için sağlanır.

Uygulama senaryosu
Yüz tanıma, jest tanıma, kapı erişim kontrolü, akıllı kapı kilitleri, akıllı güvenlik, IPC akıllı web kameraları, akıllı kapı zilleri/kedi gözleri, self servis terminaller, akıllı finans, akıllı şantiyeler, akıllı seyahat, akıllı tıbbi alanlarda yaygın olarak kullanılmaktadır. ve diğer endüstriler.

4.TC-RV1126 Damga Deliği Ayrıntıları için AI Çekirdek Kartı

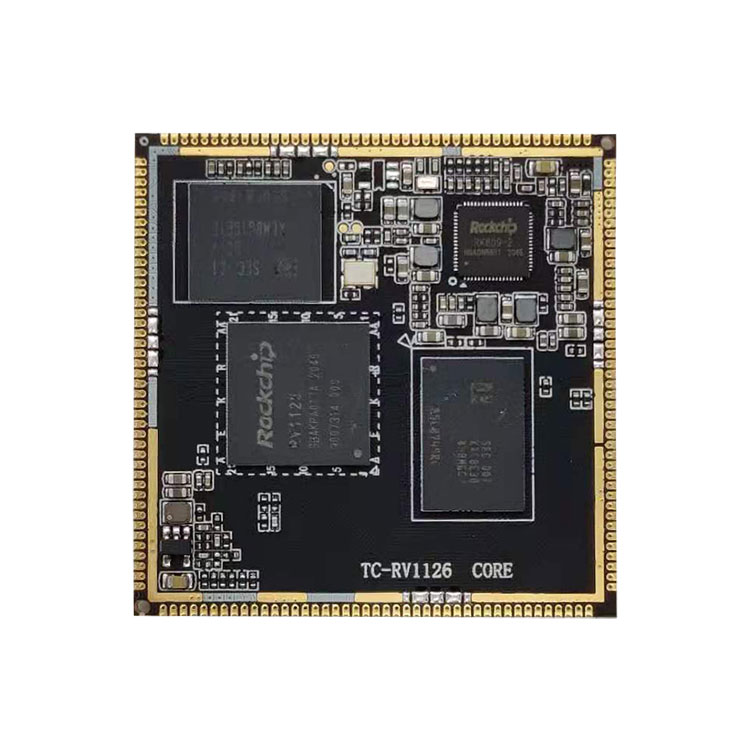

Damga deliği için TC-RV1126 AI Çekirdek Kartı Önden görünüm

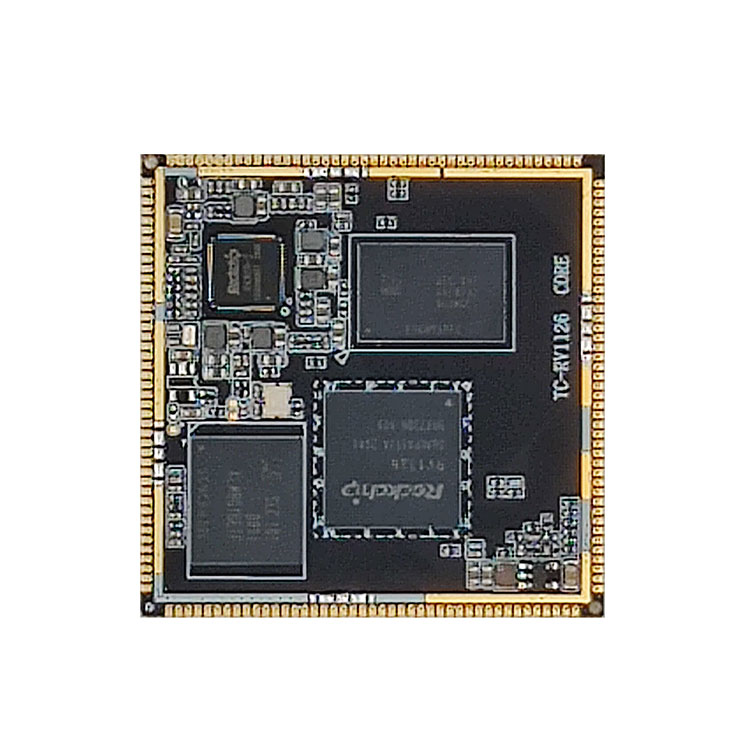

Damga deliği için TC-RV1126 AI Çekirdek Kartı Önden görünüm

Damga deliği için TC-RV1126 AI Çekirdek Kartı Yapı şeması

5.TC-RV1126 Damga Deliği Kalifikasyonu için AI Çekirdek Kartı
Üretim tesisi Yamaha ithal otomatik yerleştirme hatlarına, Alman Essa seçici dalga lehimleme, lehim pastası denetimi 3D-SPI, AOI, X-ray, BGA yeniden işleme istasyonu ve diğer ekipmanlara sahiptir ve bir süreç akışı ve sıkı kalite kontrol yönetimine sahiptir. Çekirdek kartın güvenilirliğini ve istikrarını sağlayın.

6.Deliver, Nakliye ve Servis
Şu anda şirketimiz tarafından piyasaya sürülen ARM platformları arasında RK (Rockchip) ve Allwinner çözümleri bulunmaktadır. RK çözümleri arasında RK3399, RK3288, PX30, RK3368, RV1126, RV1109, RK3568; Allwinner çözümleri arasında A64; ürün formları, çekirdek panoları, geliştirme panolarını, endüstriyel kontrol anakartlarını, endüstriyel kontrol entegre panolarını ve eksiksiz ürünleri içerir. Ticari teşhir, reklam makinesi, bina izleme, araç terminali, akıllı tanımlama, akıllı IoT terminali, AI, Aiot, endüstri, finans, havaalanı, gümrük, polis, hastane, akıllı ev, eğitim, tüketici elektroniği vb.

Thinkcore'un açık kaynak platformu çekirdek kartları ve geliştirme kartları.thinkcore'un Rockchip socs'a dayalı donanım ve yazılım özelleştirme hizmetleri çözümlerinden oluşan eksiksiz paketi, en erken geliştirme aşamalarından başarılı seri üretime kadar müşterinin tasarım sürecini destekler.

Pano Tasarım Hizmetleri
Müşterilerin gereksinimlerine göre uyarlanmış bir taşıyıcı kart oluşturma
Maliyeti azaltmak ve ayak izini azaltmak ve geliştirme döngüsünü kısaltmak için SoM'mizin son kullanıcının donanımına entegrasyonu

Yazılım Geliştirme Hizmetleri
Bellenim, Aygıt Sürücüleri, BSP, Ara Yazılım
Farklı geliştirme ortamlarına taşıma
Hedef platforma entegrasyon

İmalat Hizmetleri
Bileşenlerin satın alınması
Üretim miktarı oluşturma
Özel etiketleme
Eksiksiz anahtar teslimi çözümler

Gömülü Ar-Ge
teknoloji
– Düşük seviyeli işletim sistemi: Android ve Linux, Geniatech donanımını ortaya çıkarmak için
– Sürücü taşıma: Özelleştirilmiş donanım için, işletim sistemi düzeyinde çalışan donanımın oluşturulması
– Güvenlik ve özgün araç: Donanımın doğru şekilde çalıştığından emin olmak için

Yazılım ve donanım bilgileri
Çekirdek kart şematik diyagramlar ve bit numarası diyagramları sağlar, geliştirme kartı alt panosu PCB kaynak dosyaları, yazılım SDK paketi açık kaynak, kullanım kılavuzları, kılavuz belgeler, hata ayıklama yamaları vb. gibi donanım bilgileri sağlar.

7.SSS
1. Desteğiniz var mı? Ne tür bir teknik destek var?
Thinkcore yanıtı: Çekirdek kart geliştirme kartı için kaynak kodunu, şematik diyagramı ve teknik kılavuzu sağlıyoruz.
Evet, teknik destek, e-posta veya forumlar aracılığıyla soru sorabilirsiniz.

Teknik desteğin kapsamı
1. Geliştirme panosunda hangi yazılım ve donanım kaynaklarının sağlandığını anlayın
2. Geliştirme panosunun normal şekilde çalışmasını sağlamak için sağlanan test programları ve örnekleri nasıl çalıştırılır
3. Güncelleme sistemi nasıl indirilir ve programlanır
4. Bir arıza olup olmadığını belirleyin. Aşağıdaki konular teknik destek kapsamında değildir, sadece teknik tartışmalar sağlanır.
â''. Kaynak kodu, kendi kendine demontaj ve devre kartlarının taklidi nasıl anlaşılır ve değiştirilir
â'µ. İşletim sistemi nasıl derlenir ve nakledilir
â'¶. Kullanıcıların kendini geliştirmede karşılaştığı sorunlar yani kullanıcı özelleştirme sorunları
Not: "Kişiselleştirme"yi şu şekilde tanımlıyoruz: Kullanıcılar kendi ihtiyaçlarını gerçekleştirmek için herhangi bir program kodunu ve donanımını kendileri tasarlar, yapar veya değiştirir.

2. Siparişleri kabul edebilir misiniz?
Thinkcore yanıtladı:
Sağladığımız hizmetler: 1. Sistem özelleştirmesi; 2. Sistem uyarlaması; 3. Sürücü geliştirme; 4. Bellenim yükseltmesi; 5. Donanım şematik tasarımı; 6. PCB Düzeni; 7. Sistem yükseltmesi; 8. Geliştirme ortamı inşaatı; 9. Uygulama hata ayıklama yöntemi; 10. Test yöntemi. 11. Daha özelleştirilmiş hizmetlerâ”‰

3. Android core board kullanırken hangi detaylara dikkat edilmelidir?
Herhangi bir ürün, bir süre kullanımdan sonra, bu veya bu türden bazı küçük problemlere sahip olacaktır. Tabii ki, android çekirdek kartı bir istisna değil, ancak düzgün bir şekilde bakımını yapıp kullanırsanız ayrıntılara dikkat edin ve birçok sorun çözülebilir. Genellikle küçük bir ayrıntıya dikkat edin, kendinize çok fazla kolaylık sağlayabilirsiniz! Kesinlikle denemek isteyeceğinize inanıyorum. .

Öncelikle android core board kullanırken her arayüzün kabul edebileceği voltaj aralığına dikkat etmeniz gerekiyor. Aynı zamanda, konektörün ve pozitif ve negatif yönlerin eşleşmesini sağlayın.

İkincisi, android çekirdek kartının yerleştirilmesi ve taşınması da çok önemlidir. Kuru, düşük nemli bir ortama yerleştirilmelidir. Aynı zamanda antistatik önlemlere de dikkat etmek gerekir. Bu sayede android çekirdek kartı zarar görmeyecektir. Bu, yüksek nem nedeniyle android çekirdek kartının korozyonunu önleyebilir.

Üçüncüsü, android çekirdek kartının iç parçaları nispeten kırılgandır ve ağır darbe veya basınç, android çekirdek kartının iç bileşenlerine veya PCB bükülmesine zarar verebilir. ve bu yüzden. Kullanım sırasında android çekirdek kartının sert nesneler tarafından vurulmasına izin vermemeye çalışın

4. ARM gömülü çekirdek kartları için genel olarak kaç tür paket mevcuttur?
ARM gömülü çekirdek kartı, bir PC veya tabletin temel işlevlerini paketleyen ve içine alan elektronik bir anakarttır. Çoğu ARM gömülü çekirdek kartı, belirli bir alanda bir sistem yongası gerçekleştirmek için destekleyici arka panele pimler aracılığıyla bağlanan İşlemci, depolama aygıtları ve pimleri entegre eder. İnsanlar genellikle böyle bir sistemi tek çipli mikro bilgisayar olarak adlandırır, ancak daha doğru bir şekilde gömülü geliştirme platformu olarak adlandırılmalıdır.

Çekirdek kart, çekirdeğin ortak işlevlerini bütünleştirdiği için, bir çekirdek kartın çeşitli farklı arka planları özelleştirebileceği çok yönlülüğe sahiptir, bu da anakartın geliştirme verimliliğini büyük ölçüde artırır. ARM gömülü çekirdek kartı bağımsız bir modül olarak ayrıldığından, geliştirme zorluğunu da azaltır, sistemin güvenilirliğini, kararlılığını ve sürdürülebilirliğini artırır, pazara sunma süresini, profesyonel teknik hizmetleri hızlandırır ve ürün maliyetlerini optimize eder. Esneklik kaybı.

ARM çekirdek kartının üç ana özelliği şunlardır: düşük güç tüketimi ve güçlü işlevler, 16-bit/32-bit/64-bit ikili komut seti ve çok sayıda ortak. Küçük boyut, düşük güç tüketimi, düşük maliyet, yüksek performans; 8-bit/16-bit cihazlarla uyumlu Thumb (16-bit)/ARM (32-bit) ikili komut setini destekler; çok sayıda kayıt kullanılır ve komut yürütme hızı daha hızlıdır; Çoğu veri işlemi kayıtlarda tamamlanır; adresleme modu esnek ve basittir ve yürütme verimliliği yüksektir; talimat uzunluğu sabittir.

Si Nuclearteknoloji'nin AMR serisi gömülü çekirdek levha ürünleri, ARM platformunun bu avantajlarından en iyi şekilde yararlanır. Bileşenler İşlemci İşlemci, aritmetik birim ve denetleyiciden oluşan çekirdek kartın en önemli parçasıdır. RK3399 çekirdek kartı bir bilgisayarı bir insanla karşılaştırırsa, o zaman İşlemci onun kalbidir ve önemli rolü buradan görülebilir. Ne tür bir İşlemci olursa olsun, iç yapısı üç bölümde özetlenebilir: kontrol birimi, mantık birimi ve depolama birimi.

Bu üç parça, bilgisayarın çeşitli parçalarının koordineli çalışmasını analiz etmek, yargılamak, hesaplamak ve kontrol etmek için birbirleriyle koordineli olarak çalışır.

Bellek Bellek, programları ve verileri depolamak için kullanılan bir bileşendir. Bir bilgisayar için, normal çalışmayı sağlamak için yalnızca bellek ile bir bellek işlevine sahip olabilir. Kullanımlarına göre ana depo ve yardımcı depo olarak ikiye ayrılabilen birçok saklama türü vardır. Ana depolamaya dahili depolama (bellek olarak anılır) ve yardımcı depolamaya da harici depolama (harici depolama olarak adlandırılır) denir. Harici depolama genellikle, sabit diskler, disketler, teypler, CD'ler vb. gibi bilgileri uzun süre depolayabilen ve bilgi depolamak için elektriğe dayanmayan, ancak mekanik bileşenler tarafından çalıştırılan manyetik ortam veya optik disklerdir. hızı İşlemci'nunkinden çok daha yavaştır.

Bellek, ana karttaki depolama bileşenini ifade eder. İşlemci'nun doğrudan iletişim kurduğu ve verileri depolamak için kullandığı bileşendir. Halihazırda kullanımda olan (yani yürütülmekte olan) verileri ve programları depolar. Fiziksel özü bir veya daha fazla gruptur. Veri girişi ve çıkışı ve veri depolama işlevlerine sahip entegre bir devre. Bellek yalnızca programları ve verileri geçici olarak depolamak için kullanılır. Güç kapatıldığında veya bir elektrik kesintisi olduğunda, içindeki programlar ve veriler kaybolacaktır.

Çekirdek kart ile alt kart arasındaki bağlantı için üç seçenek vardır: karttan karta konektör, altın parmak ve damga deliği. Karttan karta konektör çözümü benimsenirse, avantajı şudur: kolay takma ve çıkarma. Ancak aşağıdaki eksiklikler vardır: 1. Zayıf sismik performans. Karttan karta konektör, otomotiv ürünlerinde çekirdek kartın uygulanmasını sınırlayacak olan titreşimle kolayca gevşetilir. Çekirdek levhayı sabitlemek için tutkal dağıtma, vidalama, bakır tel lehimleme, plastik klips takma ve koruyucu kapağı buruşturma gibi yöntemler kullanılabilir. Bununla birlikte, her biri seri üretim sırasında birçok eksikliği ortaya çıkaracak ve bu da kusur oranında bir artışa neden olacaktır.

2. İnce ve hafif ürünlerde kullanılamaz. Çekirdek levha ile alt levha arasındaki mesafe de en az 5 mm'ye yükselmiştir ve böyle bir çekirdek levha, ince ve hafif ürünler geliştirmek için kullanılamaz.

3. Eklenti işleminin PCBA'da dahili hasara neden olması muhtemeldir. Çekirdek levhanın alanı çok geniştir. Çekirdek levhayı çıkarırken önce bir tarafını kuvvetle kaldırmalı, sonra diğer tarafını çekmeliyiz. Bu süreçte, çekirdek levha PCB'sinin deformasyonu kaçınılmazdır ve bu da kaynağa neden olabilir. Nokta çatlaması gibi iç yaralanmalar. Çatlak lehim bağlantıları kısa vadede sorun yaratmaz, ancak uzun süreli kullanımlarda titreşim, oksidasyon ve diğer nedenlerle kademeli olarak zayıf temas ederek açık devre oluşturarak sistem arızasına neden olabilir.

4. Yama seri üretiminin kusurlu oranı yüksektir. Yüzlerce pimli karttan karta konektörler çok uzundur ve konektör ile PCB arasında küçük hatalar birikecektir. Seri üretim sırasında yeniden akış lehimleme aşamasında, PCB ve konektör arasında dahili stres oluşur ve bu dahili stres bazen PCB'yi çeker ve deforme eder.

5. Seri üretim sırasında test etme zorluğu. 0,8 mm aralıklı bir karttan karta konektör kullanılsa bile, konektöre yüksük ile doğrudan temas etmek hala imkansızdır, bu da test fikstürünün tasarımını ve imalatını zorlaştırır. Aşılmayacak zorluklar olmasa da, tüm zorluklar sonunda maliyet artışı olarak kendini gösterecek ve yün koyundan gelmelidir.

Altın parmak çözümü benimsenirse, avantajlar şunlardır: 1. Takmak ve çıkarmak çok uygundur. 2. Seri üretimde altın parmak teknolojisinin maliyeti çok düşüktür.

Dezavantajları şunlardır: 1. Altın parmak kısmının elektroliz altın olması gerektiğinden, altın parmak işleminin fiyatı çıkış düşük olduğunda çok pahalıdır. Ucuz PCB fabrikasının üretim süreci yeterince iyi değil. Panolarla ilgili birçok sorun var ve ürün kalitesi garanti edilemiyor. 2. Karttan karta konektörler gibi ince ve hafif ürünler için kullanılamaz. 3. Alt kart, ürünün maliyetini artıran yüksek kaliteli bir dizüstü bilgisayar grafik kartı yuvasına ihtiyaç duyar.

Damga deliği şeması benimsenirse dezavantajlar şunlardır: 1. Sökmek zordur. 2. Çekirdek levha alanı çok büyüktür ve yeniden akış lehimlemesinden sonra deformasyon riski vardır ve alt levhaya manuel lehimleme gerekebilir. İlk iki şemanın tüm eksiklikleri artık mevcut değil.

5. Bana çekirdek kartın teslim süresini söyler misiniz?
Thinkcore yanıtladı: Küçük parti numune siparişleri, stok varsa, ödeme üç gün içinde gönderilecektir. Normal şartlar altında büyük miktarlarda siparişler veya özel siparişler 35 gün içinde sevk edilebilir.
