NXP I.MX RT1052 Çekirdek Kurul

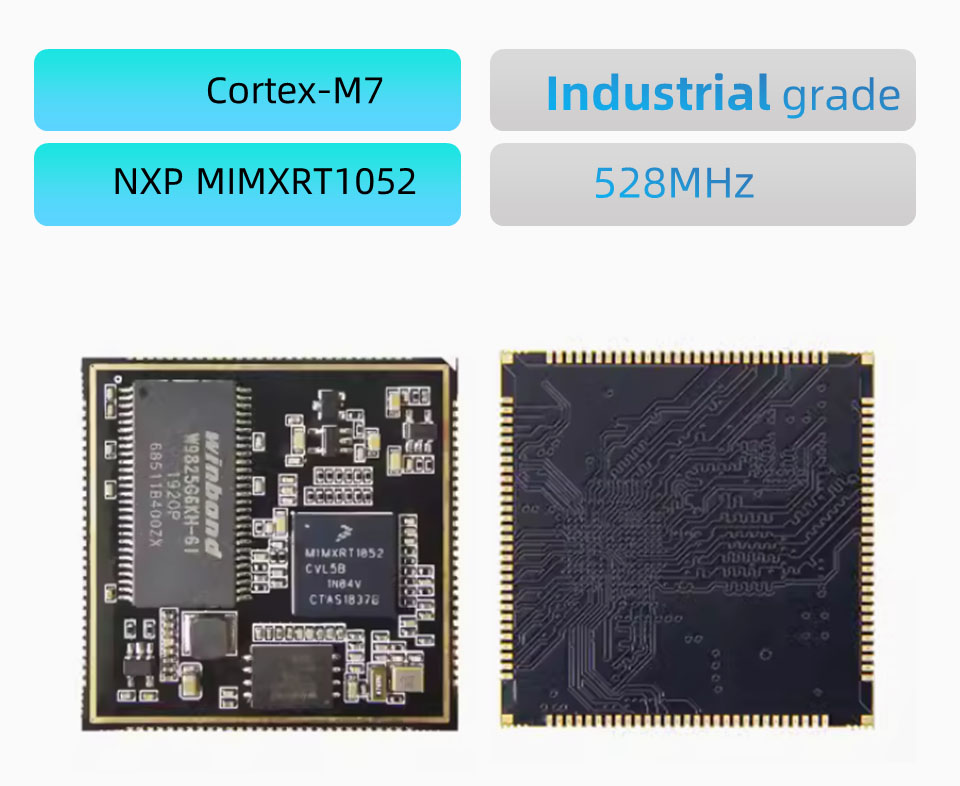

● Bu RT1052 S2 çekirdek kartı, NXP MIMXRT1052CVL5B işlemcisine göre tasarlanmıştır.

● Tüm kartın bileşenleri endüstriyel sınıf malzemelerden yapılmıştır.

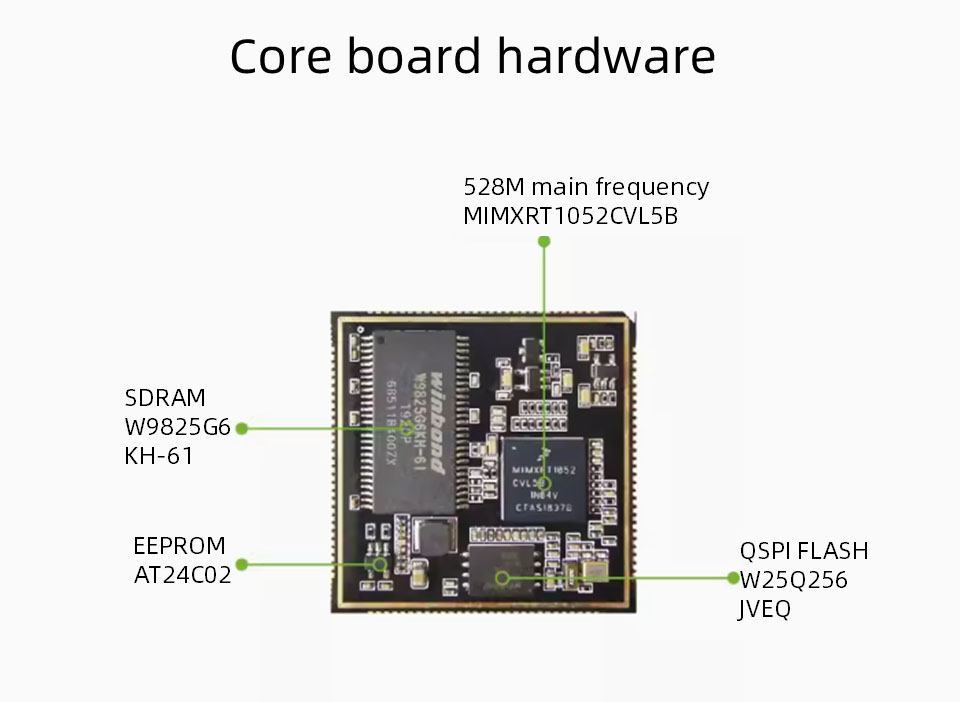

● Çekirdek tahtanın donanım kaynakları

● 32MB SDRAM, 32MB NOR Flash ve 256B EEPROM.

● PCB, toplam boyutu 38*38mm, toplam 116 pim ve 1.0 mm'lik bir pim aralığına sahip 6 katmanlı siyah daldırma altın tasarımı benimser. SEMC veri yolu dışında, kalan 10 pim çipin hepsi ortaya çıkar.

Çekirdek kart sinyal arayüz parametreleri

Ana Yonga: MIMXRT1052CVL5B, Cortex-M7 çekirdeği, ana frekans 528MHz

SDRAM: 2MB, TSSOP Paketi, Marka Winbond, Endüstriyel Sınıf

Flash: 32MB, WSON8 Paketi, Marka Winbond, Endüstriyel Sınıf

EEPROM: AT24C02 256B

Ethernet Phy: Yok

PCB Boyutu: 38*38mm

Güç kaynağı: 3.3v

Kalkan Kapağı: Kalkan Kapağı Yok

GPIO: 116 pim, 1.0mm pim aralığı, SEMC veri yolu dışında, diğer tüm I0 çıktı

Çalışma sıcaklığı: -40 ~ 85 ° C, endüstriyel sınıf

Çekirdek kartı sinyal arayüzü

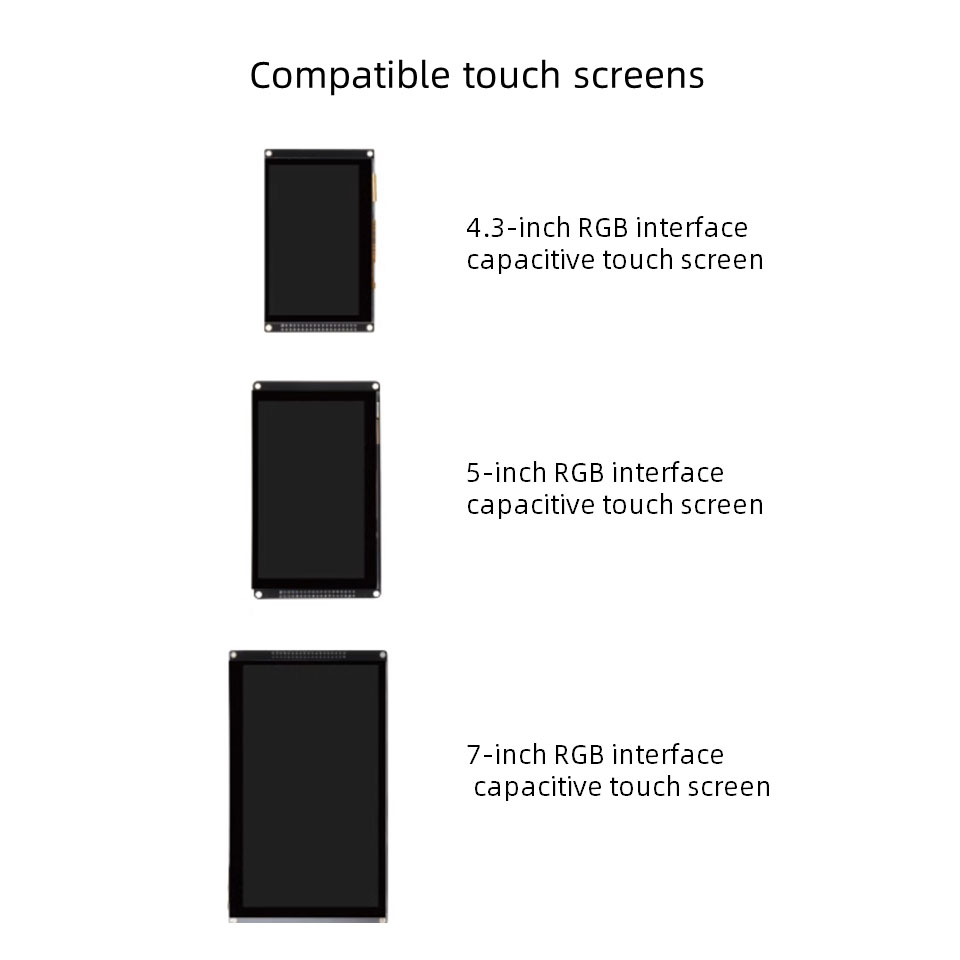

● LCD: 1 kanal

● USB: 2 kanal, yüksek hızlı phy ile

● SDIO: 2 kanal

● i²c: 4

● SPI: 4

● Uart: 8

● Sai: 3

● ADC: 2 (her biri 16 kanal), 12bit

● PWM: 4

● JTAG: 1 kanal

● SPDIF: 2 kanal

● Can: 2

● Not: Yukarıdaki veriler yeniden kullanılabilir, lütfen Referans Tasarımı olarak çekirdek kart pin açıklamasına bakın

Not: Kurul, minimum 500 sipariş ile özelleştirilebilir
