RK3562J Geliştirme Kurulu

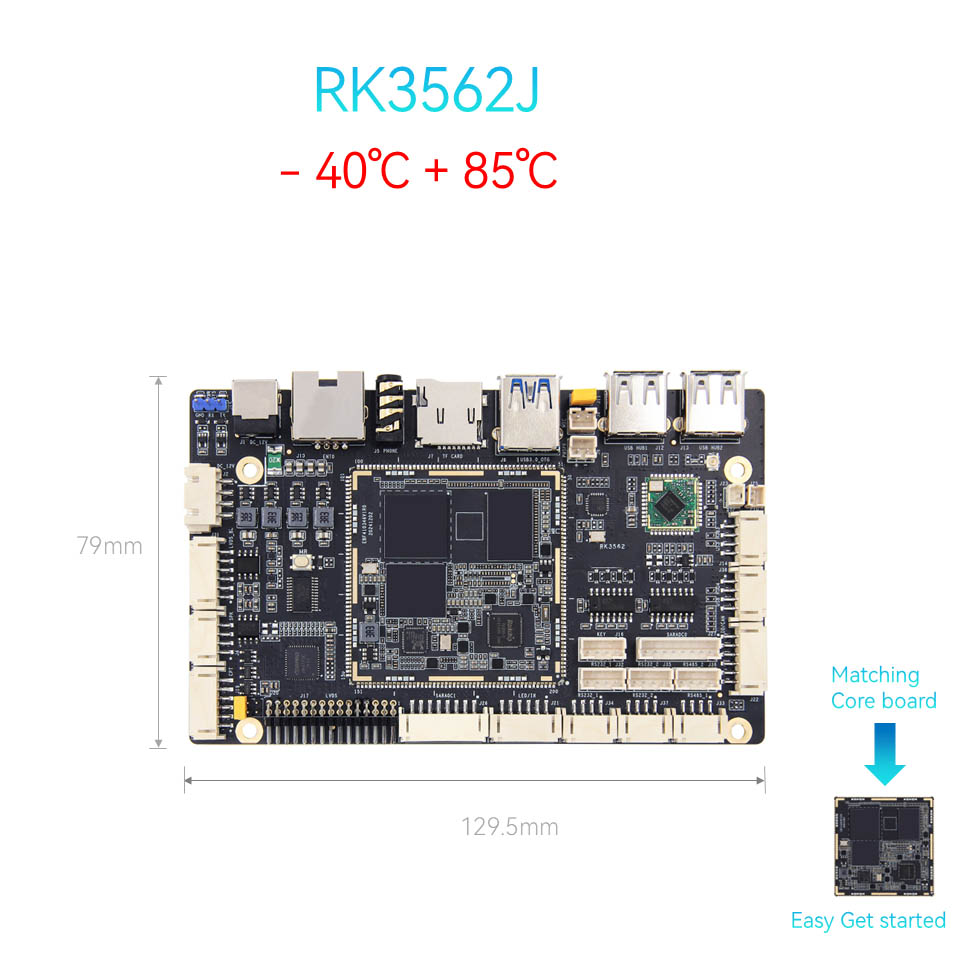

ThinkCore Technology RK3562J geliştirme kartı, endüstriyel sınıf yongaları kullanır, uzun bir süre -40 ° C ila 85 ° C çalışma sıcaklığı aralığında çalışabilir ve dış mekan reklam makineleri, alışveriş merkezlerinde ve diğer halka açık yerlerde ekran ekibi gibi çeşitli karmaşık ortamlarda ticari ekran uygulamalarının ihtiyaçlarını karşılayabilir.

Temel Özellikler:

Yüksek Performanslı SOC: Rockchip RK3562J dört çekirdekli Cortex-A55 @ 1.8GHz, dijital tabela, akıllı perakende ve endüstriyel kontrol için ideal.

● Zengin arayüzler: Ultra düşük gecikme bağlantısı için MIPI CSI/DSI + LVD'ler, yüksek hızlı USB 3.0 ve Wi-Fi 6 aracılığıyla çift açıklama desteği.

● Açık kaynaklı tasarım: Açık kaynak destekleyici süpürgelik PCB kaynak dosyası ve hızlı özelleştirme için SDK sağlandı.

● Gigabit Ethernet Port: Gigabit Ethernet bağlantı noktası, ticari ekran panoları ve diğer ekipmanlar için verimli, istikrarlı ve esnek ağ desteği sağlayabilir

● Ticari sınıf güvenilirliği: 7/24 dijital tabela ve Aiot Edge cihazları için tasarlanmış kararlı Android/Linux desteği.

● Resmi destek ana akım işletim sistemi görüntüleri: 6'dan fazla farklı uygulama ortamına uygulanabilecek Android, Debian ve Ubuntu gibi.

Neden Bizi Seçmelisiniz?

Açık kaynaklı donanım: Süpürgeyi serbestçe değiştirin-lisans engelleri yok.

Teknik Destek: OEM/ODM entegrasyonları için geliştirme ve yardımın hızlandırılmasına yardımcı olacak çevrimiçi teknik destek.

Maliyet-etkin: Rakiplerden daha hızlı piyasaya sürülecek ayrılmaya hazır çözüm.

Uygulamalar: Etkileşimli kiosklar, reklam oyuncuları, canlı akış kutuları, ticari ekran hepsi bir arada reklam, canlı yayın makinesi

Ürün parametreleri:

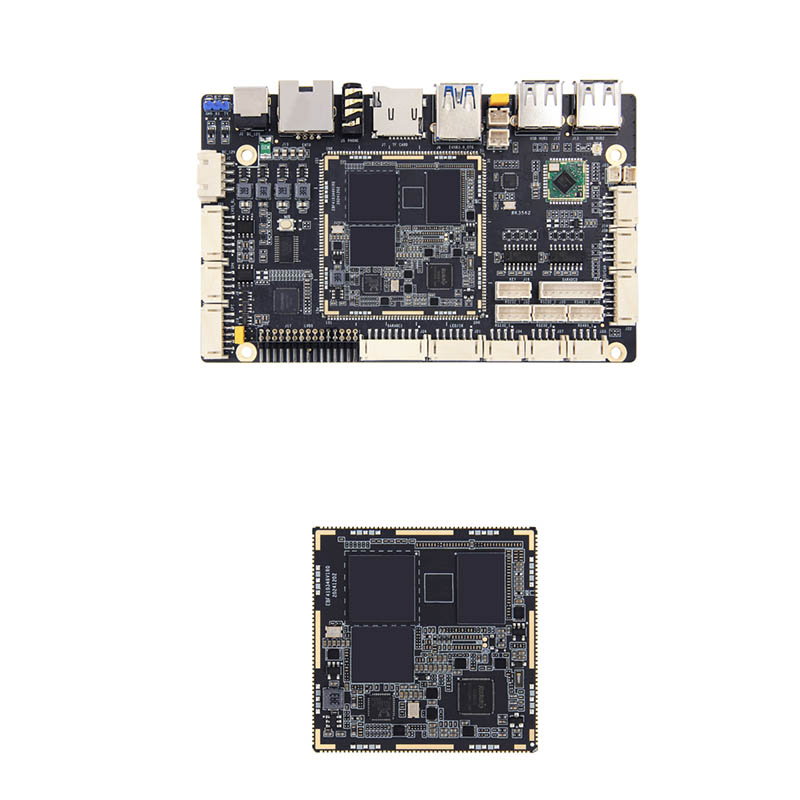

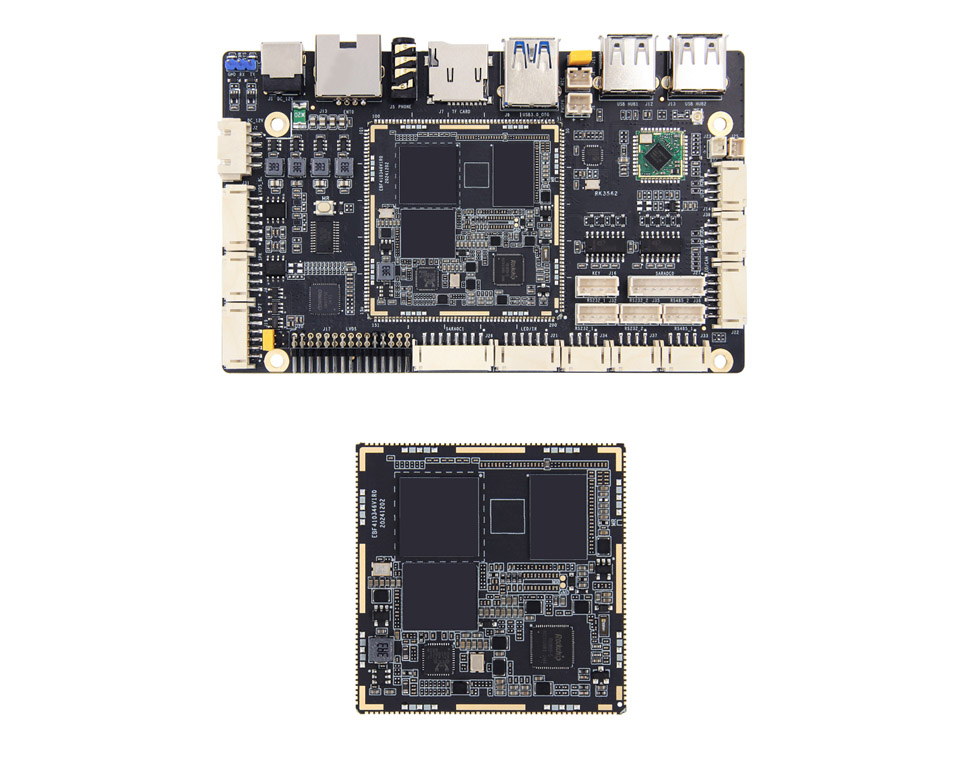

RK3562J Çekirdek Tahtası Donanım Yapılandırması

● Ana çip

Model: RK3562/RK3562J

CPU: dört çekirdekli Cortex-A53, 2.0GHz'e kadar

GPU: Mali-G52

NPU: 1TOPS Bilgi İşlem Gücü (NPU olmadan endüstriyel sınıf RK3562J)

● Bellek: 1/2/4/8GB, LPDDR4/4X (özelleştirilebilir)

● Depolama: 8/32/64/128GB, EMMC (özelleştirilebilir)

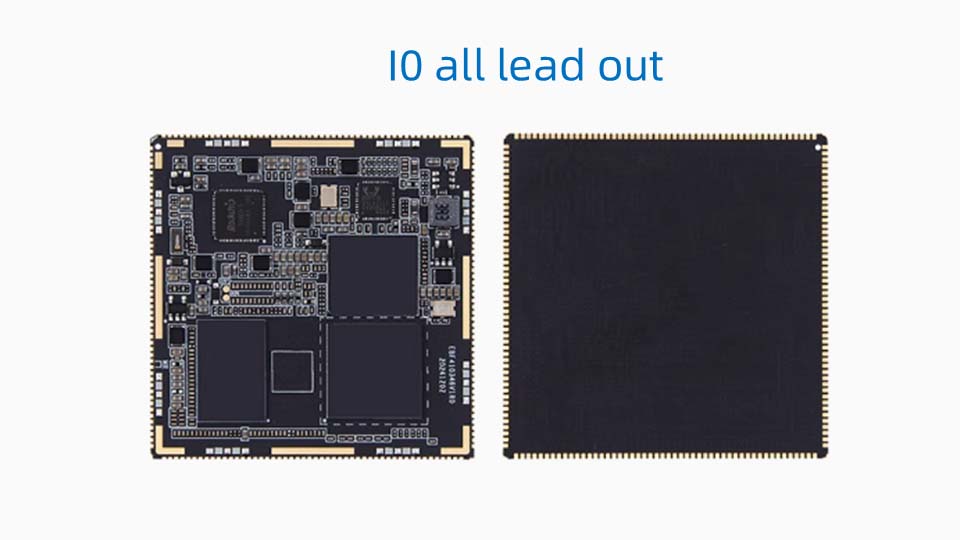

● Arayüz: Damga Deliği Arayüzü, 10 Tam Kurşun

● PCB: 8 kat, siyah daldırma altın tasarımı

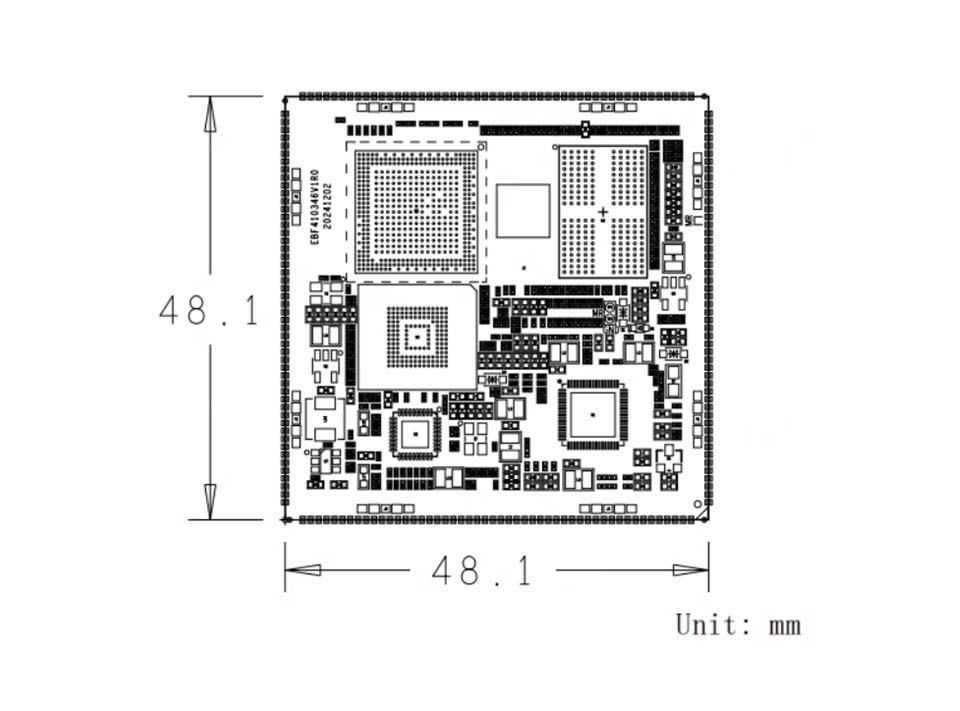

● Boyut: 48.1*48.1mm

Sinyal pimleri

● IO: 1 diferansiyel saat, 3 düğme pimi ve 1 güç kontrol pimi dahil 86 GPIO pimi

● Ağ bağlantı noktası: 1 Gigabit Ethernet

● Seri bağlantı noktası: 10

● 12c: 6

● SPI: 3

● Can: 2

● ADC: 13

● PWM: 15

● 12s: 2

● USB3.0 OTG: 1

● USB2.0 ana bilgisayar: 1

● Kamera: MIPICS12LANE*4

● SDMMC: 2

● SPK: 1

● Ses çıkışı: 1

● MIC: 1

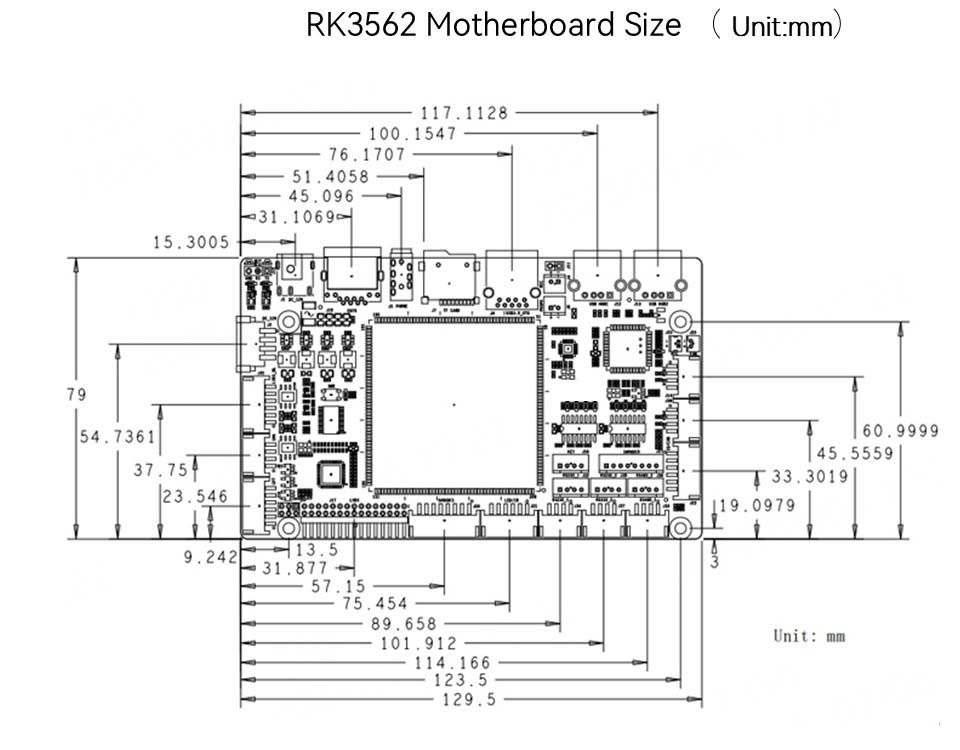

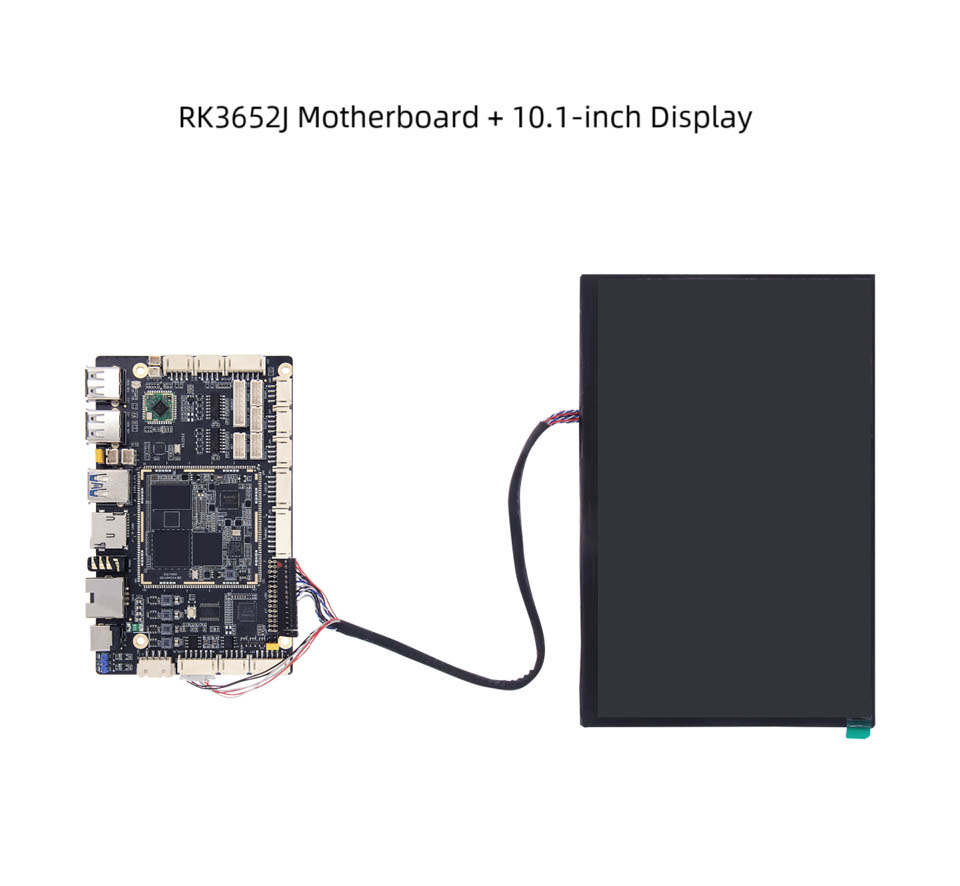

RK3562J Anakart Donanım Yapılandırması

● Ana çip:

Model: RK3562/RK3562JCPU: Dört çekirdekli Cortex-A53, 2,0GHZGPU'ya kadar ana frekans: Mali-G52NPU: 1TOPS Hesaplama Gücü (NPU olmadan endüstriyel sınıf RK3562J)

● Bellek: 1/2/4/8GB, LPDDR4/4X (özelleştirilebilir)

● Depolama: 8/32/64/128GB, EMMC (özelleştirilebilir)

● Güç Arabirimi: DC 12V@2A DC girişi

● Ethernet: Gigabit Network Port*1, 10/100/1000Mbps veri iletim hızını destekler

● LVD'ler: 2*15pin LVDS Ekran Arayüzü*1

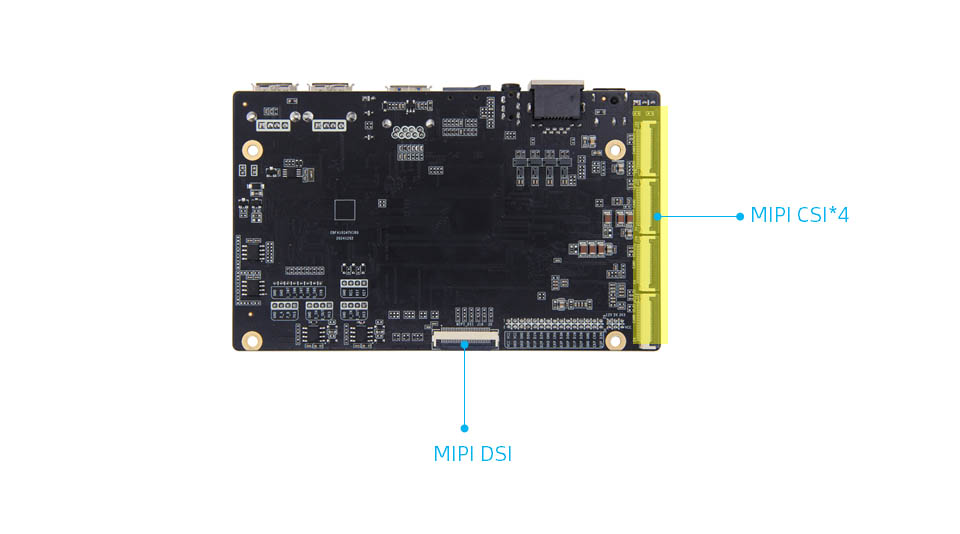

● MIPI-DSI: MIPI ekran arayüzü*1, MIPIDSI ve LVD arayüzü yeniden kullanılır ve varsayılan LVDS ekranına bağlanır. Mipidsi'ye bağlanmayı seçerseniz, direnci değiştirmeniz gerekir.

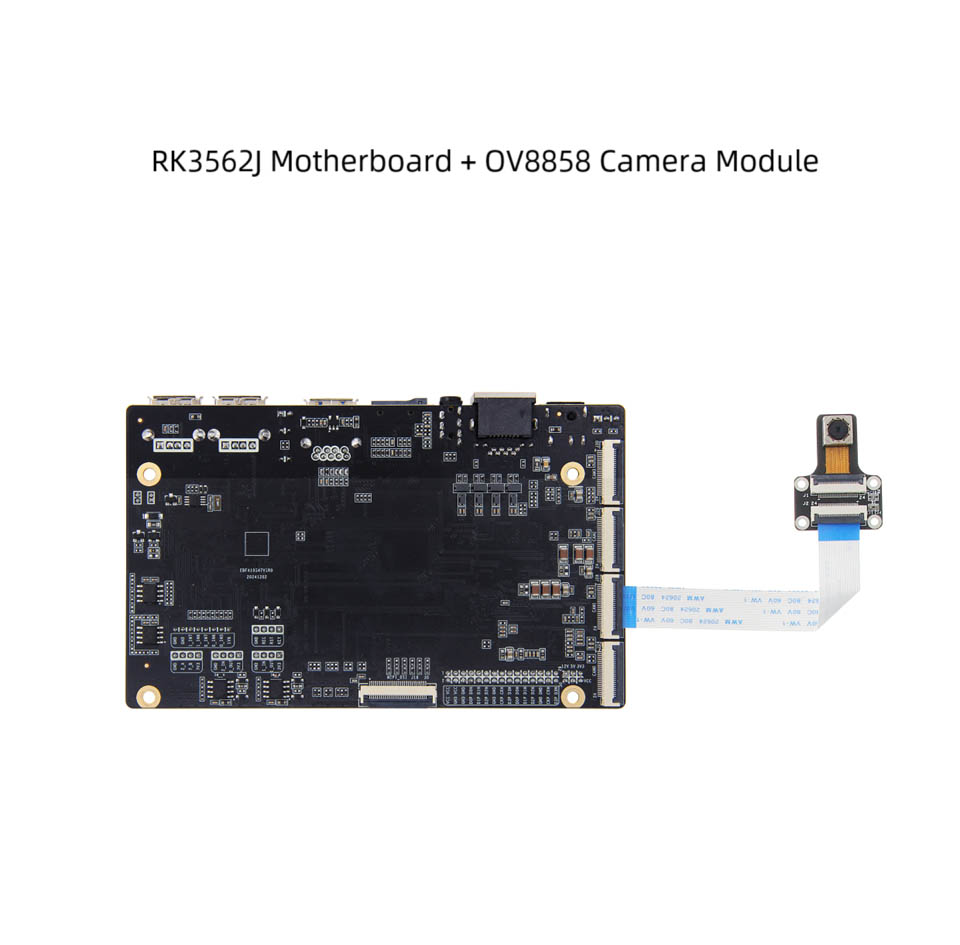

● MIPI-CSI: MIPI kamera arayüzü*4, mağazanın IMX415/OV8858 kamerasına takılabilir (varsayılan kombinasyon OV8858 kamera)

● Kapasitif dokunmatik ekran: LVDS dokunmatik ekran arayüzü*1

● LCD Backlight: LVDS Arka Işığı Arayüzü*1

● Ekran Güç Arabirimi: LVDS Voltaj Seçimi Arayüzü*1

● USB2.0: USB Hub Arayüzü*4

● USB3.0: USB OTG Arayüzü*1, Varsayılan aygıt modu, modu jumper şapkası ile seçilebilir

● WiFi: Yerleşik WiFi6 Modülü, Model: AIC8800D40L

● TF Kart Tutucu: Sistemi başlatmak için Micro SD (TF) Kartını Destekleyin, 512GB'a kadar
